0-15m/min walzen die Formung der Maschine für die Herstellung des Türrahmen-Führers, Fensterladen-Tür-Latten-Führungsschiene kalt

  • 0-15m/min Cold Roll Forming Machine For Making Door Frame Guide , Shutter Door Slats Guide Rail
  • 0-15m/min Cold Roll Forming Machine For Making Door Frame Guide , Shutter Door Slats Guide Rail
  • 0-15m/min Cold Roll Forming Machine For Making Door Frame Guide , Shutter Door Slats Guide Rail
  • 0-15m/min Cold Roll Forming Machine For Making Door Frame Guide , Shutter Door Slats Guide Rail
Herkunftsort China
Markenname TECHWELL
Zertifizierung CE
Modellnummer TW-GDA008
Min Bestellmenge 1 Satz
Preis Contact Us
Verpackung Informationen Standardverpackung
Lieferzeit 55-65 Werktage
Zahlungsbedingungen 40% T/T im Voraus, 60% T/T vor Versand
Versorgungsmaterial-Fähigkeit 20 Sätze

Treten Sie mit mir für freie Proben und Kupons in Verbindung.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skypen: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Material Galvanisierter Stahl, Kohlenstoffstahl Decoiler-Art Handbuch oder Hydrauliuc oder Selbstart
Rollen-Material GCr15 Stahl, Oberflächenüberzogenes mit 0.05mm hartem Chrom Ausschnitt-Toleranz +/-1.5mm
Schneideisen-Material Cr12mov Arbeitsgeschwindigkeit 0-15m/min
Markieren

Laken-Metall Walzprofilieren Maschinen

,

Roll Forming Equipment
Hinterlass eine Nachricht
Produkt-Beschreibung

0-15m/min walzen die Formung der Maschine für die Herstellung des Türrahmen-Führers, Fensterladen-Tür-Latten-Führungsschiene kalt

   Beschreibung der Führungsschiene-Rolle ehemalig


1. Die Führungsschienerolle, die Maschine bildet, rezlizes das Lochen und das Beschriften von Funktionen, wie von den Kunden verlangt. Die fertigen Führungsschienen sind allgemein - gesehen im Aufzug, im Türrahmen, im Fensterrahmen, in der Vorhangbahn, in der elektrischen Verdrahtungsabflussrinne sowie in anderen Geräten, die System schieben müssen.


2. Die komplette Führungsschiene, die Maschinenlinie bildet, schließt decoiler, Hauptmaschine, Computersteuersystem ein und lässt heraus Tabellen laufen. Unsere Maschinen werden mit einem Computersteuersystem ausgerüstet. Wir programmieren einfach die Stücke und die Länge, die wir im Computer benötigen und die Schiene, die Maschine bildet, produziert sie automatisch. Die Maschinen sind einfach zu benützen und Laufenstall.




   Hauptspezifikationen



 1). 3Ton Handbuch Decoiler

  1. Decoiler-Art: Manuelle Art decoiler
  2. Gewichtskapazität von decoiler: 3Ton
  3. manuelle Erweiterung
  4. passives Abwickelen
  5. IDENTIFIKATION: 508mm, 610mm

0-15m/min walzen die Formung der Maschine für die Herstellung des Türrahmen-Führers, Fensterladen-Tür-Latten-Führungsschiene kalt 0


 2). Fütterung u. Gerät planierend

  1. Funktion: Sie wird verwendet, um den Kopf der Spule freizugeben und in die Formungsmaschine einzuziehen und macht die Spule gerade und flach, nachdem man decoiling.


 3). Führungsschiene-Rolle, die Maschine bildet

  1. materielle Stärke: 1.5-3.0mm
  2. Formung der materiellen Art: Galvanisierter Stahl, PPGI
  3. Formung der Rahmenkonstruktion: Leitende Spalte + Diablöcke
  4. Wellen-Durchmesser: 80mm
  5. Material der Welle: Stahl der hohen Qualität 45# mit Wärmebehandlung
  6. Rollen-Material: Hohe Qualität GCr15, vorbildlicher Stahl, ganz behandelt mit genauen Maschinen CNC, HRC50-54
  7. Formstationen: Ungefähr 16 Stationen (hängen Sie vom abschließenden Entwurf) ab
  8. Formung von Geschwindigkeit: 0-15m/min
  9. Formung des Motors: 11KW
  10. Getriebe: Ketten-Antrieb

0-15m/min walzen die Formung der Maschine für die Herstellung des Türrahmen-Führers, Fensterladen-Tür-Latten-Führungsschiene kalt 1


 4). Lochendes Gerät

  1. lochende Art: Hydraulisches Lochen
  2. lochende Form-Größe: Entsprechend Zeichnung
  3. hydraulische Kraft: 5.5KW


 5). Schneidvorrichtung

  1. Schnitt der Art: Kreissägeausschnitt
  2. Schneideisen-Material: Cr12Mov
  3. Schnitt von Toleranz: +/-1.5mm


 6). Plc-Kontrollsystem

  1. nimmt PLC-Steuerungstechnik, Frequenz justieren Geschwindigkeitstechnologie, verwirklichen die automatische Produktion an.
  2. stellen Sie guten Mann- und Maschinenschirm zur Verfügung, der die Reihen, die Plattenlänge und die Quantität einstellen kann.
  3. Operationsart: Touch Screen + Knopf
  4. Unter Verwendung des Kodierers, zum der Zahl und des Messens der Länge zu berechnen
  5. elektrische Steuerung: Plc-Frequenzkontrollsystem mit Touch Screen
  6. PLC: PANASONIC brennen ein
  7. Kodierer: OMRON-Marke
  8. Größe von PLC-Kontrollorganen: 700mm (L) x 1000mm (H) x 300mm (W)


 7). Durchbruch-Tabelle

  1. Sie wird verwendet, um die fertigen Platten zu stützen
  2. Die Tabelle, die wir liefern, ist 2 Stücke mit Länge von 2000mm, es kann Platten mit 10000mm an der Normalbedingung stützen
  3. Der Rahmen des Anhängers wird durch Vierkantstahl geschweißt
  4. einfache Nichtenergietabellenart



   Bezugsprofil-Zeichnung


0-15m/min walzen die Formung der Maschine für die Herstellung des Türrahmen-Führers, Fensterladen-Tür-Latten-Führungsschiene kalt 2
0-15m/min walzen die Formung der Maschine für die Herstellung des Türrahmen-Führers, Fensterladen-Tür-Latten-Führungsschiene kalt 3

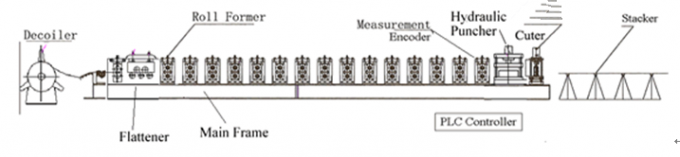

   Funktions-Fluss

Decoiler --- Fütterung und Planieren --- Hauptrollenformung --- Hydraulisches Lochen --- Schnitt-zu-lang ---

Lassen Sie heraus Tabelle laufen

0-15m/min walzen die Formung der Maschine für die Herstellung des Türrahmen-Führers, Fensterladen-Tür-Latten-Führungsschiene kalt 4


   Hauptkomponenten


  • Decoiler/Uncoiler -------------------------------------------------------1 Einheit
  • Fütterung u. Gerät planierend --------------------------------------------1 Einheit
  • Hauptrolle, die Maschine bildet --------------------------------------------1 Einheit
  • Hydraulisches lochendes Gerät ---------------------------------------------1 Einheit
  • Schneidvorrichtung-------------------------------------------------------------1 Einheit
  • Hydraulische Station----------------------------------------------------------1 Einheit
  • Elektrische Kontrollorgane PLC ------------------------------------------1 Einheit
  • Durchbruch-Tabelle-------------------------------------------------------------1 Einheit


   Anwendung

Aufzugsführungsschiene, Türrahmenführungsschiene, Vorhangbahn, Fensterladentür-Lattenführer

   Wettbewerbsvorteile


  • Hohe Qualität
  • Angemessener Preis
  • Gut nach Service
  • 1-jährige Garantie
  • Mehr als 10 Jahre Erfahrungs-

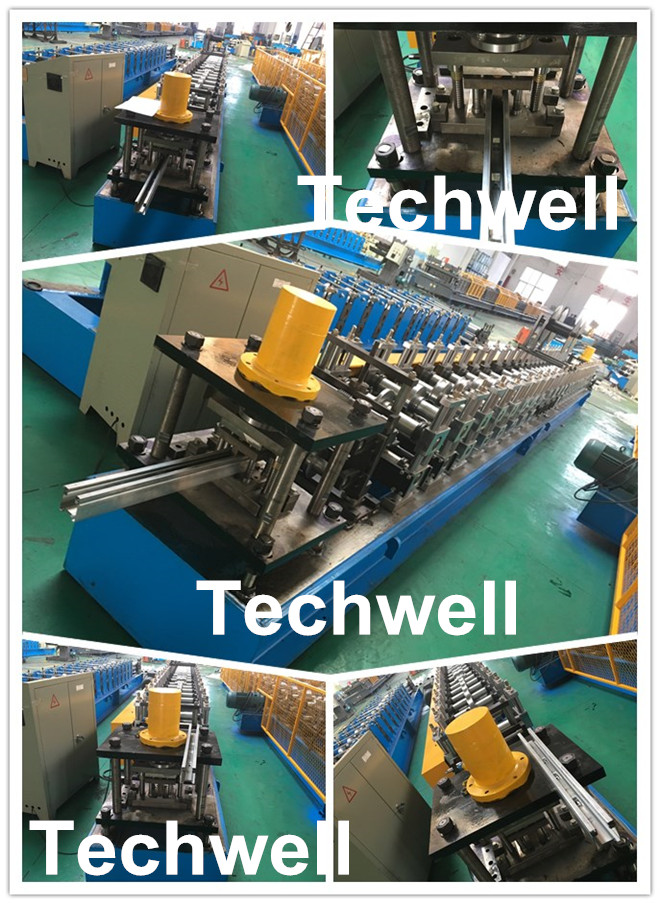

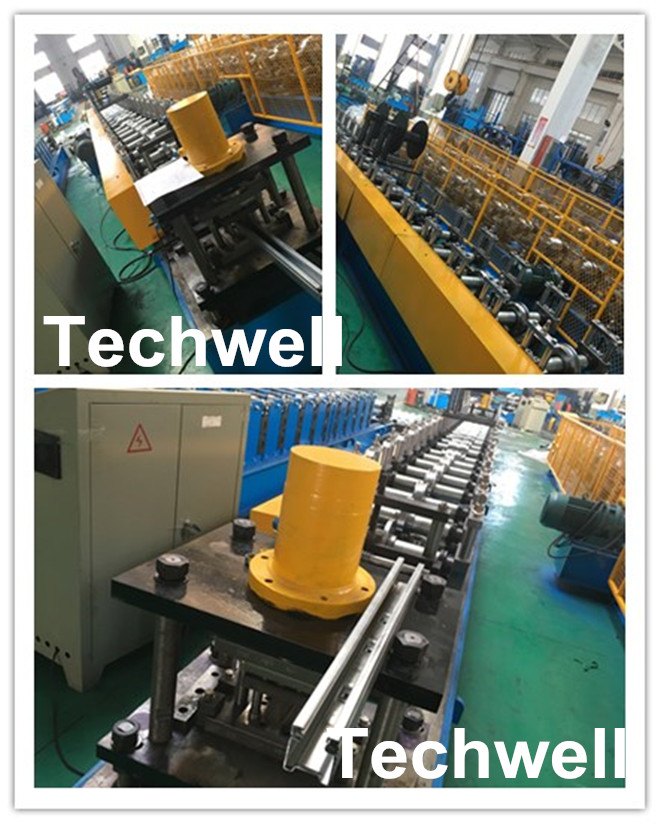

   Mehr Maschinen-Bilder

0-15m/min walzen die Formung der Maschine für die Herstellung des Türrahmen-Führers, Fensterladen-Tür-Latten-Führungsschiene kalt 5
0-15m/min walzen die Formung der Maschine für die Herstellung des Türrahmen-Führers, Fensterladen-Tür-Latten-Führungsschiene kalt 6
