PLC steuern kaltwalzen die Formung der Maschine für unterschiedliche Größen-Garagentor-Platte

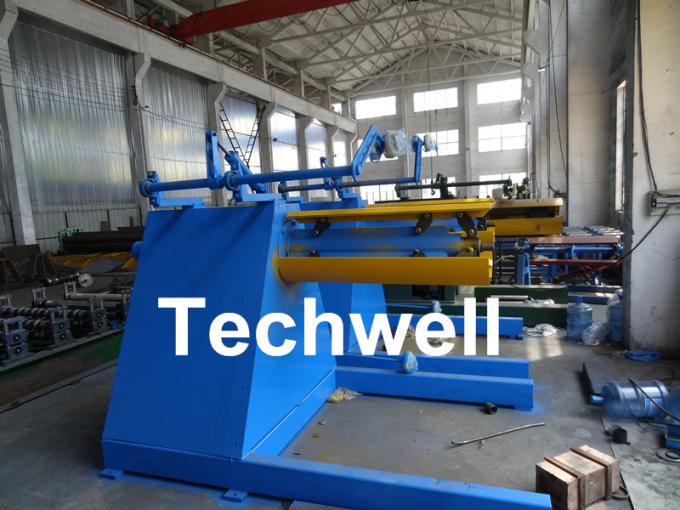

 1). 5 Tonne hydraulisches Uncoiler

1. Maschinenrahmen: Schweißensstruktur mit Schuss lastingtreatment

2. Beschreibung: Setzen Sie die Spule zum Dorn, der Hydrozylinder festzieht die Spule.

3. Stellen Sie die Maschine, der Motor fährt den Dorn zuerst an, dann wird das Stahlblech dem Planieren freigegeben

4. Elektrische freigebende Spule, hydraulische Erweiterung, Spannung

5. Gewichtskapazität: 5 Tonne

6. Identifikation: 460-530mm

7. Leistungsstärke: 4,0KILOWATT

8. Hydrauliksystem-Energie: 3.0KW

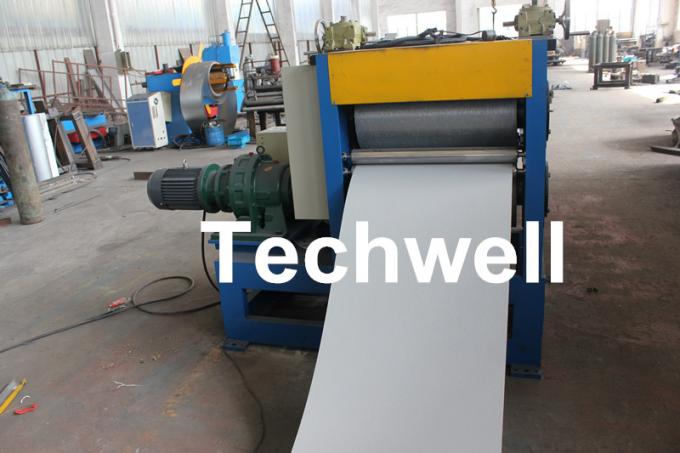

 2). Prägungszufuhr

1. Prägungsmuster: Besonders angefertigt, wie Probe vom Kunden zur Verfügung stellte
2. Rollen-Material: Überlegener legierter Stahl, 42 CrMov festes Schmieden des legierten Stahls.
3. Prozess der Rolle: – Mildernd an der hohen Temperatur – das Mittelfrequenzlöschen löschen – Oberflächenhärte HRC43-52
4. Rollenmuster nehmen Laser-Skulptur an
5. Hauptleistungsstärke: Geschwindigkeitsregelung der Frequenz 5.5KW

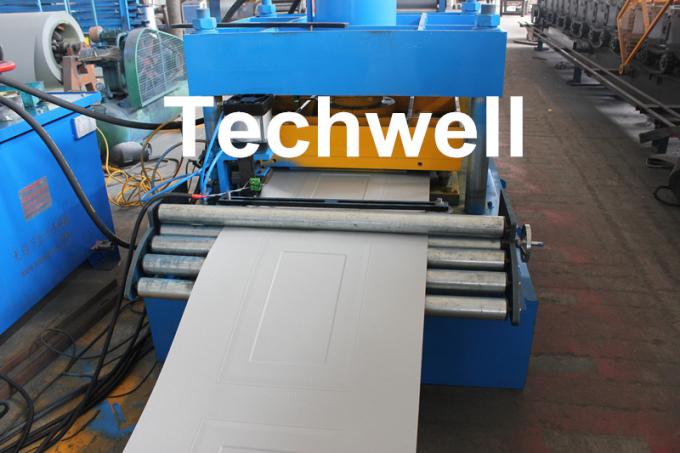

 3). Hydraulische drückende Einheit

1. Drücken der Art: Hydruallic-Art
2. Pressform: 40Cr
3. Das Drücken sterben Größe: entsprechend Zeichnung
4. Lochen gesteuert durch PLC

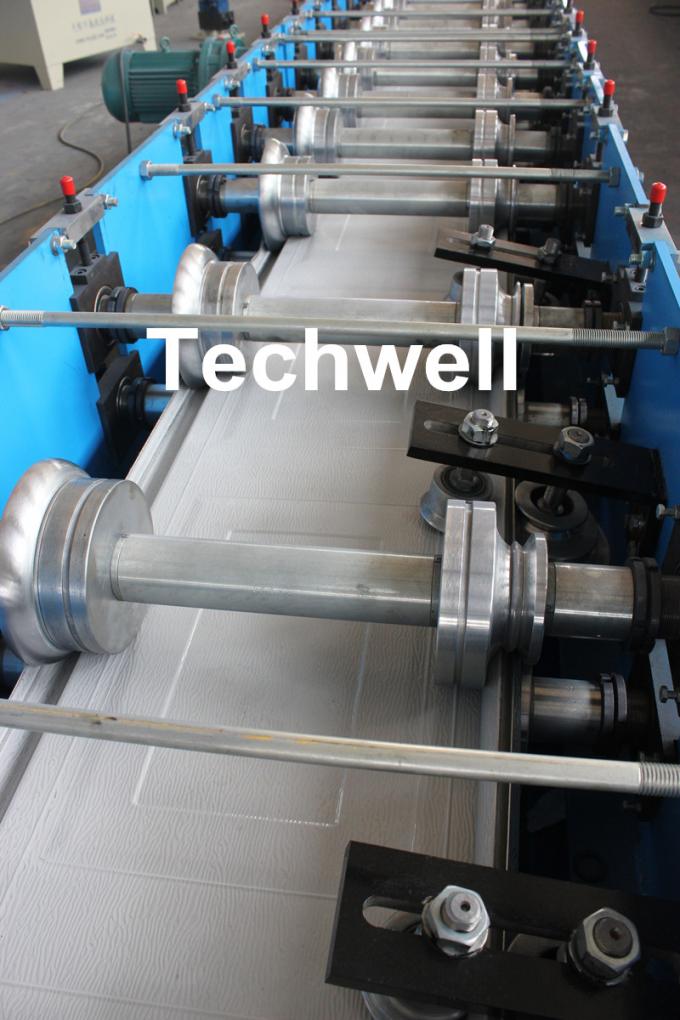

 4). Haupttür-Platten-Rolle, die Maschine bildet

1. Formung der materiellen Stärke: 1.0-2.0mm
2. Formung der materiellen Art: GI oder Kohlenstoffstahl
3. Fütterungsart: Führerfütterung
4. Maschinen-Rahmen: Stahl der hohen Qualität, der geschweißt wird und Behandlung gemildert ist
5. Wellen-Material: mildernde Stahlbehandlung der hohen Qualität 40Cr (HB220-260)
6. Wellen-Durchmesser: Φ 70mm
7. Tragen: HRB-Lager (oberste chinesische Marke)
8. Rollen-Material: Stahl der hohen Qualität GCr15 und Rollenoberfläche mit hartem Chrom ≥ 0.05mm
9. Formstation: ≈ 12 Stationen
10. Formung von Geschwindigkeit: 0-15m/min, ausschließlich der Lochen/Ausschnittzeit
11. Formung des Motors: ≈7.5KW
12. Größenanpassung: Anpassung der elektrischen Leistung
13. Formularständer-Art: Geschweißter Wand-Platten-Rahmen mit Ketten-Antrieb


 5). Hydraulischer Ausschnitt u. hydraulische Station

1. Ausschnittart: Hydraulische scherende und flanschende integrale Form
2. Beim Schnitt, Maschinenhalt
3. Ausschnittblattmaterial: Cr12Mov, löschen Behandlung, HRC58-62
4. Hydrauliksystem, zum der Energie für das Drücken/Schneidvorrichtung zu liefern
5. Hydraulische Stations-Kraft: 11KW


 6). Plc-Kontrollsystem

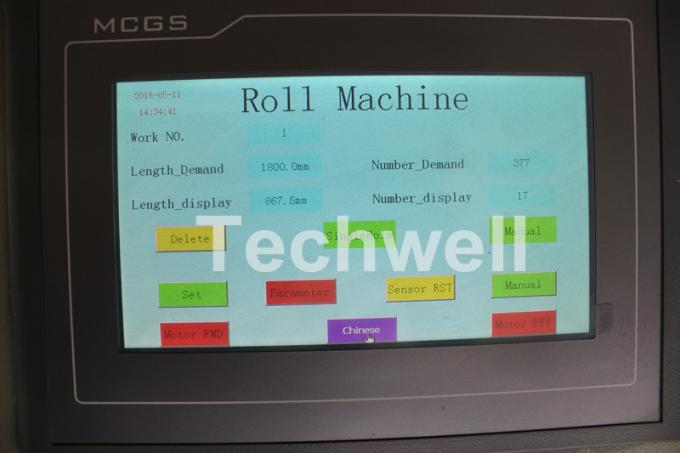

1. Die gesamte Linie wird durch importierten PLC, LCD-Touch Screen Mensch-Maschine-Schnittstelle gesteuert. Leute wirken auf den PLC ein. Betreiber durch die Einstellung des Programms, um automatisch zu laufen (programmierbare Steuerung) um Prozess zu überwachen und zu steuern, um den Betreiber, um die Fertigungsstraße zu steuern und die Steuerparameter zu ändern und Echtzeitüberwachung von Ausrüstungsstatus, von Betriebsparametern und von Fehleranzeige zu erzielen. Digitale Einstellung der Werkstücklänge, Werkstücklänge justierbar. Echtzeitüberwachung des funktionierenden Status und der Fehleranzeige der Ausrüstung.
2. Operation: manuell/automatisch. Es ist zur Wartung mit dem manuellen Modell bequem und es gibt Notausunterseite auf ihr.


 7). Durchbruch-Tabelle

1. Form: Stahlschweißensstruktur, NO-energieausgangsgestell
2. Quantität: 1 Stücke

Maschinerie Co., Ltd. Wuxis Techwell
Wuxi Techwell industrielle Co., Ltd.
