Herkunftsort:
China
Markenname:
TECHWELL
Zertifizierung:
CE, ISO
Modellnummer:
TW-CBT300
Treten Sie mit uns in Verbindung
15 Kilowatt, die Leistungsstärke bilden, walzen die Formung der Maschine für das Produzieren von Stahlkabel-Behälter-Profil-Blättern kalt
Einleitung
Die Kabelbehälterrolle, die Maschine bildet, wird benutzt, um Blech zu produzieren durch das ununterbrochene Kaltwalzen. Diese Art der farbigen Fliese, die Maschine bildet, ist verfasstes (sentence decoiler, Pront-Ausschnittgerät, Fütterungsgerät, Maschinenbasis, lochendes Gerät, die Rolle, die heraus Einheit bilden, und zurück- Schneidvorrichtung, Lauftabelle, Hydrauliksystem und elektronisches Kontrollsystem.
Technische hauptsächlichspezifikationen
1). 4 Tonne hydraulisches Decoiler
1. Maschinenrahmen: Schweißensstruktur mit Schuss lastingtreatment
2. Beschreibung: Setzen Sie die Spule zum Dorn, der Hydrozylinder festzieht die Spule.
3. Stellen Sie die Maschine, der Motor fährt den Dorn zuerst an, dann wird das Stahlblech dem Planieren freigegeben
4. Elektrische freigebende Spule, hydraulische Erweiterung, Spannung
5. Identifikation: 508mm, 610mm
6. Gewichtskapazität: 4 Tonne
7. Leistungsstärke: 4.0KW
8. Hydrauliksystemenergie: 3.0KW
2). Planieren des Gerätes
1. Einziehende Klemme mit 2 Rollen, Planieren mit 7 Rollen
2. Planieren des Rollendurchmessers: ungefähr Φ 90Millimeter
3. Planieren des Rollenmaterials: hohe Qualität 40Cr
4. Wärmebehandlung des Planierens der Rolle: Oberflächenhallo-frequenz löschen Behandlung
5. Planieren von Leistungsstärke: 4 KILOWATT
3). Servofütterungsmaschine
1. Servoleistungsstärke: 3KW
2. Servobewegungsmarke: YASKAWA (JAPAN)
3. Um genau zu fordern ziehen Sie das Blatt in Stanzmaschine entsprechend dem Satzprogramm ein
4). Hydraulische vorlochende Maschine
1. Lochmatrize: Bewegungen Cr12, Prozess löschend
2. Lochmatrize Größe: entsprechend Zeichnung
3. Lochende Energie: 15KW
4. Lochen gesteuert durch PLC
5). Zugseil-Behälter-Rolle, die Maschine bildet
1. Formung der materiellen Stärke: 1.0-2.5mm
2. Formung der materiellen Art: GI oder Kohlenstoffstahl
3. Maschinen-Rahmen: Stahl der hohen Qualität, der geschweißt wird und Behandlung gemildert ist
4. Wellen-Material: mildernde Stahlbehandlung der hohen Qualität 40Cr (HB220-260)
5. Wellen-Durchmesser: Φ 80mm
6. Rollen-Material: Stahl der hohen Qualität GCr15 und Rollenoberfläche mit hartem Chrom ≥ 0.05mm
7. Formstation: ≈ 18 Stationen
8. Formung von Geschwindigkeit: 0-15m/min ausschließlich der Lochen/Ausschnittzeit
9. Formung des Motors: ≈15KW
10. Größenanpassung: Anpassung der elektrischen Leistung
11. Laufwerksart: Ketten-Antrieb
6). Hydraulischer Ausschnitt u. hydraulische Station
Art 1.Cutting: Hydraulischer Nach-Ausschnitt nach der Rollenformung,
2. Beim Schnitt, Maschinenhalt
3. Ausschnittblattmaterial: Cr12Mov, löschen Behandlung, HRC58-62
4. Hydraulische Stations-Kraft: 15 KILOWATT

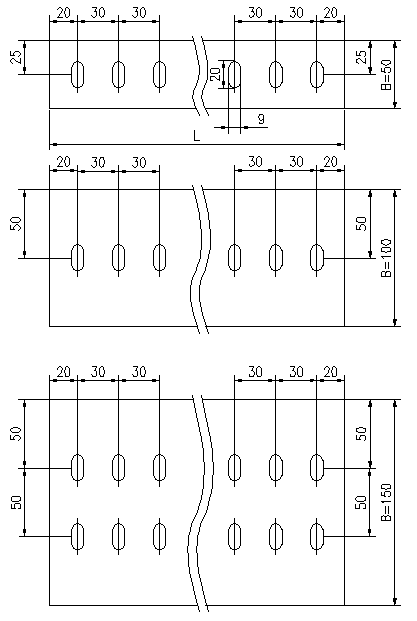

Bezugsprofil-Zeichnung

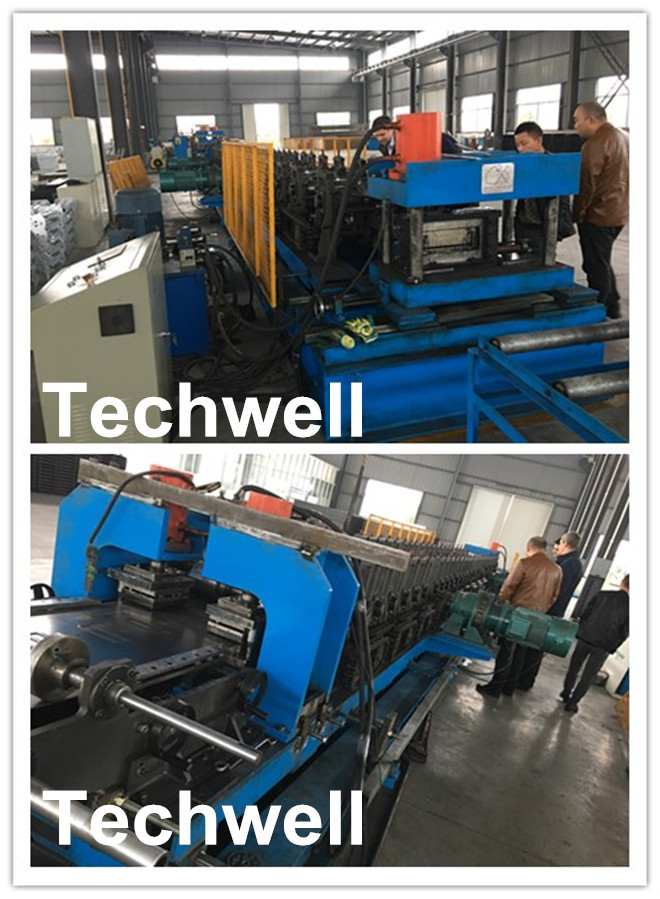

Maschinen-Bilder
