Automatische PLC-Seilzug-Behälter-Rolle, die Maschine mit Servolenkvorrichtung bildet

Automatische PLC-Seilzug-Behälter-Rolle, die Maschine mit dem unterschiedlichen drückenden Lochen, Servolenkvorrichtung bildet

   Einleitung

Die Kabelbehälterrolle, die Maschine bildet, wird benutzt, um Blech zu produzieren durch das ununterbrochene Kaltwalzen. Diese Art der farbigen Fliese, die Maschine bildet, ist verfasstes (sentence decoiler, Pront-Ausschnittgerät, Fütterungsgerät, Maschinenbasis, lochendes Gerät, die Rolle, die heraus Einheit bilden, und zurück- Schneidvorrichtung, Lauftabelle, Hydrauliksystem und elektronisches Kontrollsystem.

   Technische hauptsächlichspezifikationen des Kabel-Behälters rollen ehemaliges

1). 7 Tonne hydraulisches Decoiler

1. Maschinenrahmen: Schweißensstruktur mit Schuss lastingtreatment
2. Beschreibung: Setzen Sie die Spule zum Dorn, der Hydrozylinder festzieht die Spule.
3. Stellen Sie die Maschine, der Motor fährt den Dorn zuerst an, dann wird das Stahlblech dem Planieren freigegeben
4. Elektrische freigebende Spule, hydraulische Erweiterung, Spannung
5. Identifikation: 508mm, 610mm
6. Gewichtskapazität: 7 Tonne
7. Leistungsstärke: 5.5KW
8. Hydrauliksystemenergie: 3.0KW

2). Planieren des Gerätes

1. Einziehende Klemme mit 2 Rollen, Planieren mit 7 Rollen
2. Planieren des Rollendurchmessers: ungefähr Φ 90Millimeter
3. Planieren des Rollenmaterials: hohe Qualität 40Cr
4. Wärmebehandlung des Planierens der Rolle: Oberflächenhallo-frequenz löschen Behandlung
5. Planieren von Leistungsstärke: 4 KILOWATT

3). Servofütterungsmaschine

1. Servoleistungsstärke: 3KW
2. Servobewegungsmarke: YASKAWA (JAPAN)
3. Um genau zu fordern ziehen Sie das Blatt in Stanzmaschine entsprechend dem Satzprogramm ein

4). Hydraulische vorlochende Maschine

1. Lochmatrize: Bewegungen Cr12, Prozess löschend

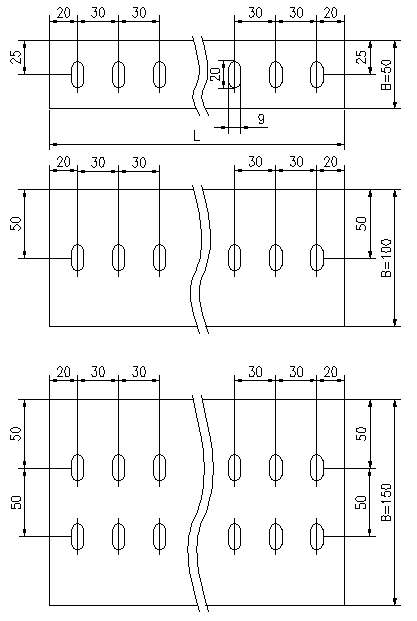

2. Lochmatrize Größe: entsprechend Zeichnung
3. Lochende Energie: 15KW
4. Lochen gesteuert durch PLC

5). Zugseil-Behälter-Rolle, die Maschine bildet

1. Formung der materiellen Stärke: 1.0-2.5mm
2. Formung der materiellen Art: GI oder Kohlenstoffstahl
3. Maschinen-Rahmen: Stahl der hohen Qualität, der geschweißt wird und Behandlung gemildert ist
4. Wellen-Material: mildernde Stahlbehandlung der hohen Qualität 40Cr (HB220-260)
5. Wellen-Durchmesser: Φ 70mm
6. Rollen-Material: Stahl der hohen Qualität GCr15 und Rollenoberfläche mit hartem Chrom ≥ 0.05mm
7. Formstation: ≈ 18 Stationen
8. Formung von Geschwindigkeit: 0-15m/min ausschließlich der Lochen/Ausschnittzeit
9. Formung des Motors: ≈15KW
10. Größenanpassung: Anpassung der elektrischen Leistung
11. Laufwerksart: Ketten-Antrieb

6). Hydraulischer Ausschnitt u. hydraulische Station

Art 1.Cutting: Hydraulischer Nach-Ausschnitt nach der Rollenformung,
2. Beim Schnitt, Maschinenhalt
3. Ausschnittblattmaterial: Cr12Mov, löschen Behandlung, HRC58-62
4. Hydraulische Stations-Kraft: 15 KILOWATT

7). Plc-Kontrollsystem

1. Nimmt PLC-Steuerungstechnik, Frequenz justieren Geschwindigkeitstechnologie, verwirklichen die automatische Produktion an.
2. Stellen Sie guten Mann- und Maschinenschirm zur Verfügung, der die Reihen, die Plattenlänge und die Quantität einstellen kann.
3. Operationsart: Touch Screen + Knopf
4. Unter Verwendung des Kodierers, zum der Zahl und des Messens der Länge zu berechnen
5. Elektrische Steuerung: Plc-Frequenzkontrollsystem mit Touch Screen
6. PLC: PANASONIC brennen ein
7. Kodierer: OMRON-Marke
8. Größe von PLC-Kontrollorganen: 700mm (L) x 1000mm (H) x 300mm (W)

8). Durchbruch-Tabelle

1. Sie wird verwendet, um die fertigen Platten zu stützen
2. Die Tabelle, die wir liefern, ist mit Länge von 2000mm, es kann Platten mit 10000mm an der Normalbedingung stützen 1-teilig
3. Der Rahmen des Anhängers wird durch Vierkantstahl geschweißt
4. Einfache Nichtenergietabellenart

   Hauptkomponenten

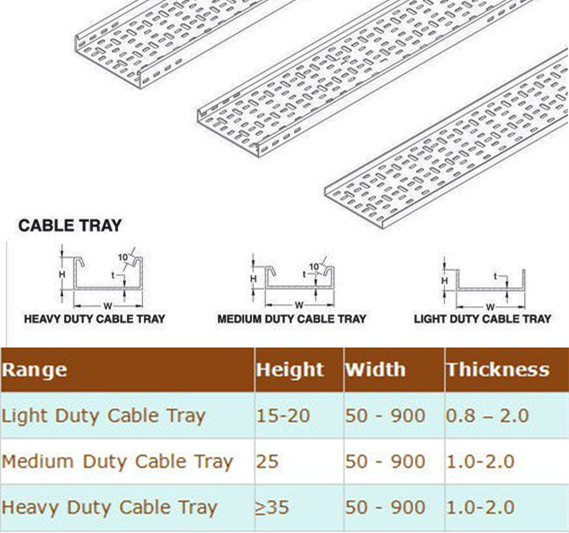

   Bezugsprofil-Zeichnung

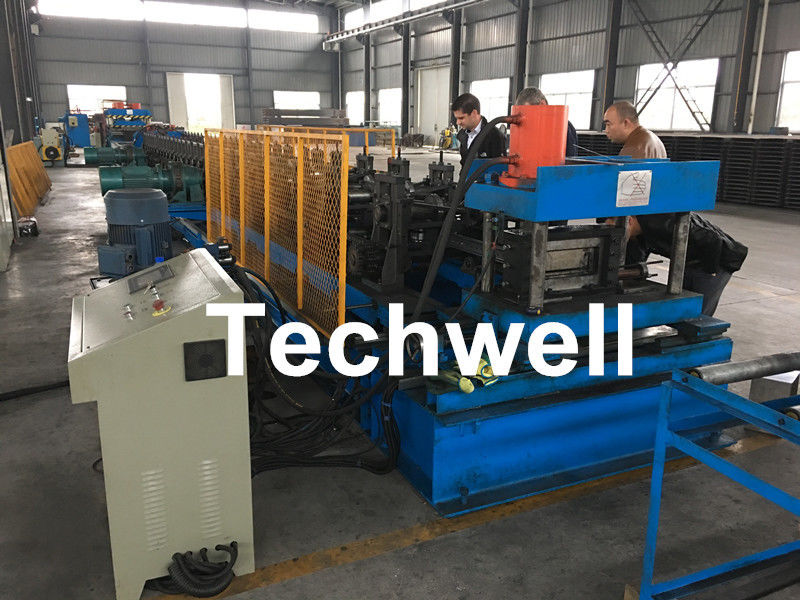

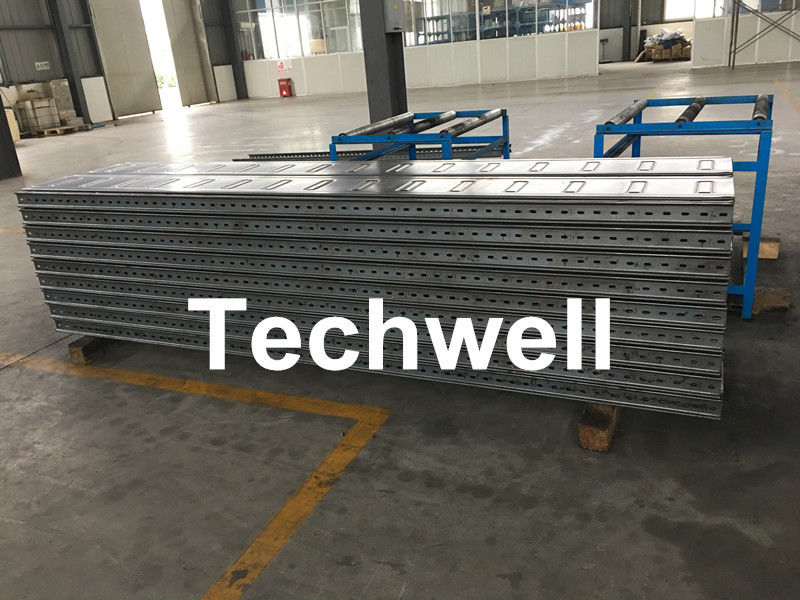

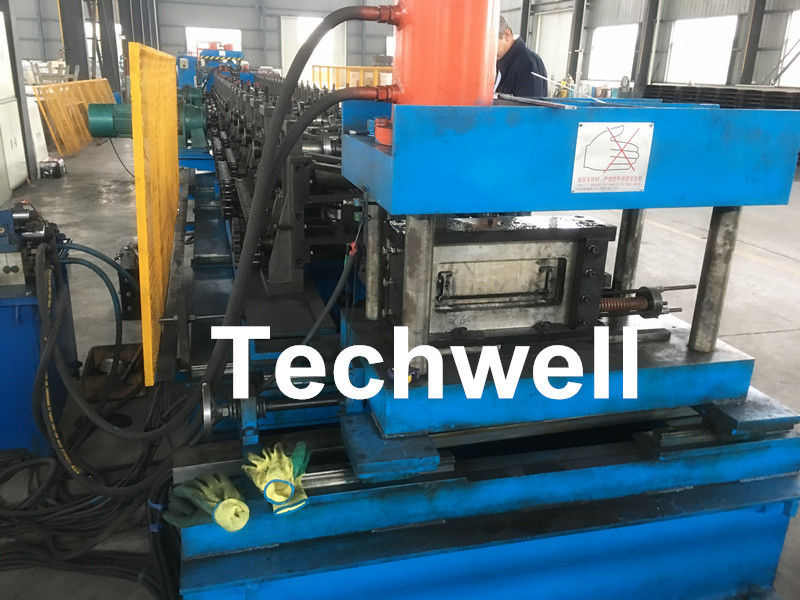

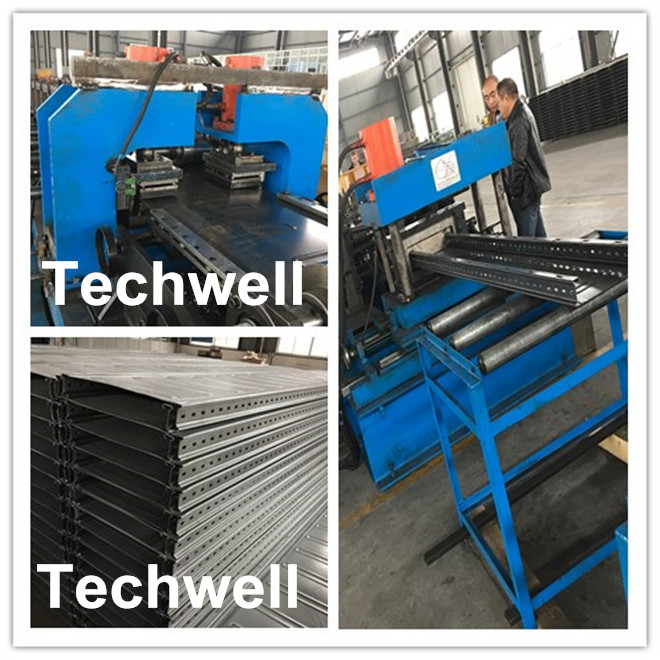

   Maschinen-Bilder
