   Beschreibung der PU-Sandwich-Platten-Linie

• Maschine ist, die Sandwichplatte mit dem Farbstahlblech oder galvanisiertem Blatt und den Kern des Polyurethans zu machen

• Die vielschichtige Laminiermaschine wird aus der Presse bestanden und die Schiene steht. Zwei Worktables bewegen sich in die Presse und der andere Aufenthalt zwei auf Schiene steht. Zuerst setzen Sie die Spitze und die Unterseitenblätter innerhalb der Formrahmen und versiegeln Sie dann, nach dem, einziehen die Worktables in die Presse. Wenn Worktables innerhalb der Presse heraus Pfleger befördert, die andere Zufuhr zwei herein gleichzeitig. Nach dem Ende der Fütterung, schließt wartet die Presse und liegt in einem Winkel schräg und, Rohstoffe PUs vom Mischrohrkopf PUs in verschiedene Platten einspritzend. Unterdessen fangen Materialien zu schäumen an und zu kurieren. Diesmal bewegten sich Formrahmen auf Worktables heraus für die Fertigwaren herausnehmen.

   Technische hauptsächlichspezifikationen

1. (a), Stärke: überdachen Sie Stahlplatte 30-200mm und Wandstahlplatte 30-200mm.

(b), PU-Schaumdichte: ³ 40±5 kg/m

(c), Plattenbreite: 50-1150mm

(d), galvanisiert Stärke von Farbstahlspule: 0.4mm~0.7mm

2. Die Produktionsgeschwindigkeit ist entsprechend der Plattenstärke unterschiedlich.

Empfohlene Geschwindigkeit ist 6M/min für 50mm Stärke, 4M/min für 75mm Stärke.

3. Geschwindigkeit der Formung der Maschine ist 0~12m/min und justierbares. Die Länge und die Menge von Produktion können und Zählung vom Bedienfeld automatisch eingestellt werden.

4. Hydraulischer materieller Entladungsstand kann Stahlbleche automatisch einziehen und Genauigkeit während der Operation der langen Zeit halten.

5. Caterpillar-Förderer enthält ober/unteren Bau und doppelseitigen Blockgurt. Die effektive Stärke kann bis 200mm sein, also kann sie eine große Vielfalt von Dach- und Wandprodukten vom Ändern Spezifikt. der Seitenblöcke leicht zur Verfügung stellen.

6. Biegung sah Schneider: Maximale Stärke ist 200mm. Der Saugkanal ist- reserviert, damit zusätzliches Ansaugsystem die Staubverschmutzung verhindert.

7. Die Eigenschaft dieser ununterbrochenen Gummiriemensandwichlinie ist ALLE Teile einschließlich die Formung der Maschine, Laminierung, Förderer, Schneider und stapelnde Selbstausrüstung werden durch ein zentrales Verhältnis-Setzerkontrollsystem synchronisiert. Der Benutzer kann die Geschwindigkeit durch den Hauptdrehzahlregler (VR) leicht steuern.

   Funktions-Flussdiagramm

   Anwendungen

Überdachen Sie Wandsandwichplatte, Isoliersandwichplatte, Fertighaus, Fertighaus, bewegliches Haus, kühler Raum…

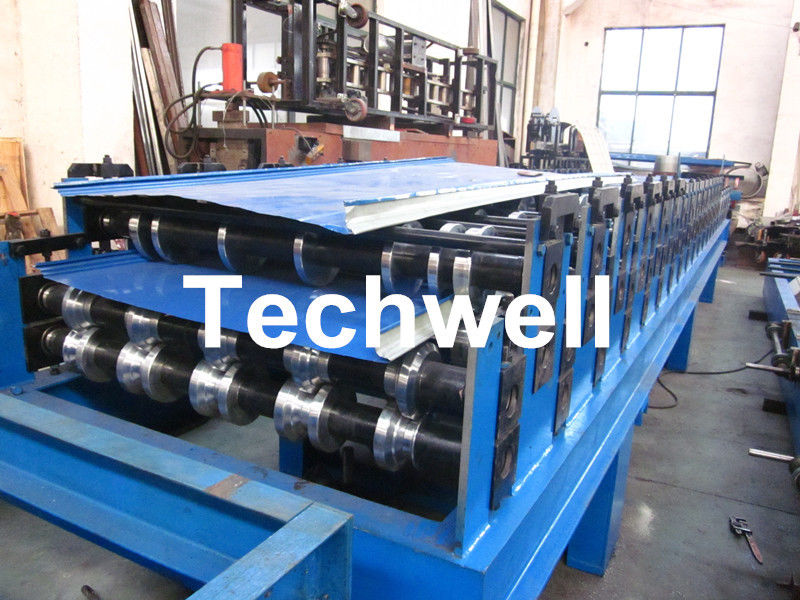

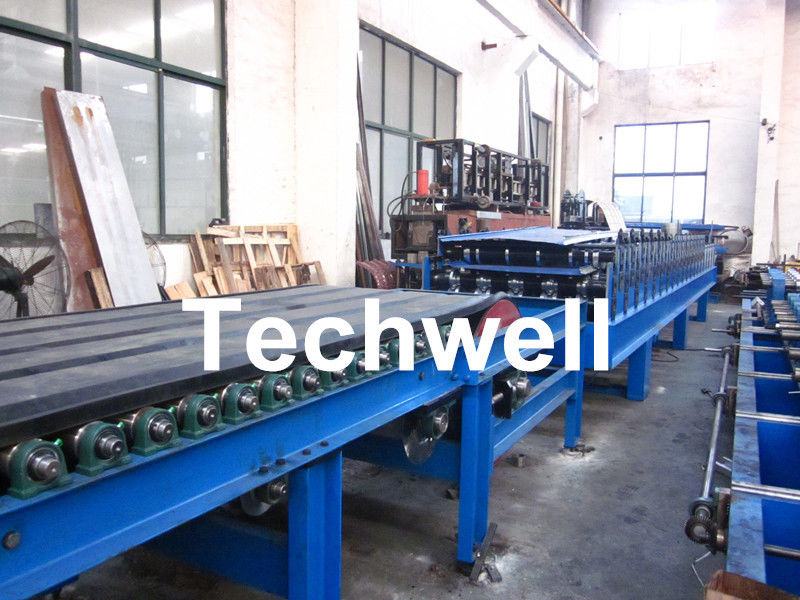

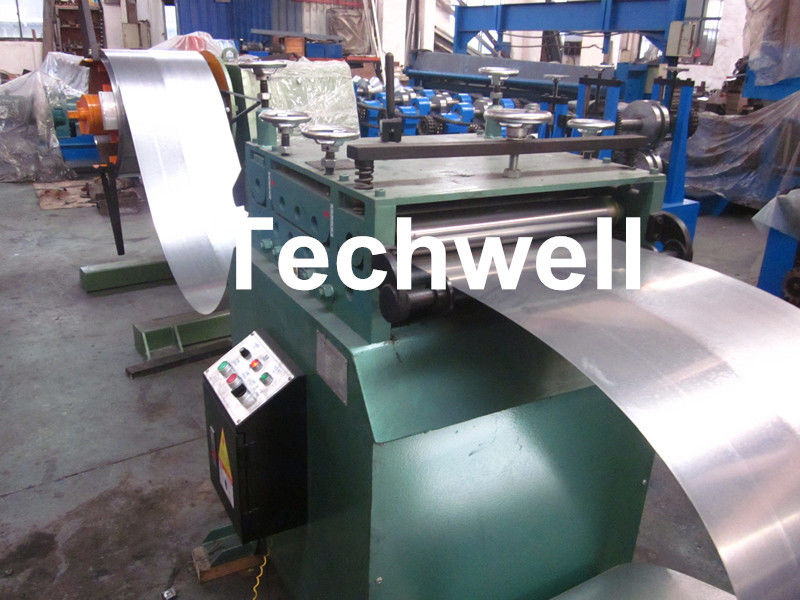

   Mehr Maschinen-Bilder
