PU-Schaum-Rollen-Fensterladen-Tür-Latten-Rolle, die Maschine mit 0-15m/Min bildet Geschwindigkeit, Getriebe-Laufwerksart bildet
Zusammenfassung der PU-Schaum-Rollen-Fensterladen-Tür-Latte
Diese Rolle, die Maschine bildet, ist für das Produzieren der Aluminiumfensterladentür u. schließen schäumen Fensterlatten mit Schaum-gefülltem, unsere Rolle-Formungslinien mit der Werkzeugausstattung ab, die passend ist, die Fensterladenprofile des geschäumten Rollens in den verschiedenen Größen zu produzieren und inline, lochen und schneiden zu den Längenoperationen. Linien für oder niedrige Dichte mit hoher Dichte schäumten Profile.
Technische hauptsächlichspezifikationen
1). 3 Tonnen-Handbuch Decoiler
1. Decoiler-Art: Manuelle Art decoiler
2. Gewichtskapazität von decoiler: 3Ton
3. manuelle Erweiterung
4. passives Abwickelen
5. IDENTIFIKATION: 508mm, 610mm
2). Fütterungsführer
1. Funktion: Sie wird verwendet, um den Kopf der Spule freizugeben und in die Formungsmaschine einzuziehen und macht die Spule gerade und flach, nachdem man decoiling.
3). Haupt-PU-Schaum-Rollen-Fensterladen-Tür-Latten-Maschine
1. Sie besteht Maschinenrahmen, aus Getriebeteilen und Formungsrollen etc.
2. Material-Stärke: 0.3-0.8mm
3. Formung der materiellen Art: Aluminium, GI. Kohlenstoffstahl
4. Maschinen-Rahmen-Stand: Geschweißter Baustahl mit Strahlenenbehandlung
5. Wellen-Durchmesser: 40mm oder 50mm
6. Material der Welle: Stahl der hohen Qualität 45# mit Wärmebehandlung
7. Rollen-Material: Hohe Qualität GCr15, vorbildlicher Stahl, ganz behandelt mit genauen Maschinen CNC, HRC50-54
8. Formstationen: ungefähr 34 Stationen (hängen Sie vom abschließenden Entwurf) ab
9. Formung von Geschwindigkeit: 0-15m/min
10. Formung des Motors: 7.5KW
11. Formung der Struktur: Leitende Spalte
12. Getriebe: Getriebe-Antrieb
13. Justieren Sie manuell die Räume und Rollen können Blatt der unterschiedlichen Stärke in einer Strecke produzieren.
4). PU-Einspritzungs-Schaum-Maschine
1. PU-Schaum-Maschine: Mit zwei Gruppe „ISO/POLY“
2. schäumende Unterdruckmaschine
5). Richten Sie Gerät gerade
1. Zu das Profil geraderichten
6). Pneumatische Stanzmaschine
1. Material des Schneiders: Cr12Mov, gelöschtes HRC58-62
2. ununterbrochenes Lochen
7). Servofliegen-säge Ausschnitt
1. Servospurhaltungsfliegensägeausschnitt
2. Zerspanungsleistung: 2.2KW
3. Servoenergie: 1.5KW
8). Plc-Kontrollsystem
1. nimmt PLC-Steuerungstechnik, Frequenz justieren Geschwindigkeitstechnologie, verwirklichen die automatische Produktion an.
2. stellen Sie guten Mann- und Maschinenschirm zur Verfügung, der die Reihen, die Plattenlänge und die Quantität einstellen kann.
3. Operationsart: Touch Screen + Knopf
4. Unter Verwendung des Kodierers, zum der Zahl und des Messens der Länge zu berechnen
5. elektrische Steuerung: Plc-Frequenzkontrollsystem mit Touch Screen
6. PLC: PANASONIC brennen ein
7. Kodierer: OMRON-Marke
8. Größe von PLC-Kontrollorganen: 700mm (L) x 1000mm (H) x 300mm (W)
9). Durchbruch-Tabelle
1. Sie wird verwendet, um die fertigen Platten zu stützen
2. Die Tabelle, die wir liefern, ist 2 Stücke mit Länge von 2000mm, es kann Platten mit 10000mm an der Normalbedingung stützen
3. Der Rahmen des Anhängers wird durch Vierkantstahl geschweißt
4. einfache Nichtenergietabellenart
Hauptkomponenten
Decoiler/Uncoiler | 1 Einheit |
Fütterungsführer | 1 Einheit |
Hauptrolle, die Maschine bildet | 1 Einheit |
Heizgerät | 1 Einheit |
PU-Einspritzungs-schäumende Maschine | 1 Einheit |
Pneumatisches Spurhaltungsc$lochen | 1 Einheit |
Servofliegen-säge Ausschnitt | 1 Einheit |
Elektrische Kontrollorgane PLC | 1 Einheit |
Lassen Sie heraus Stütztabelle laufen | 1 Einheit |
PU-Schaum-Rollen-Fensterladen-Latten-Profile
Funktions-Fluss des PU-Schaum-Rollen-Fensterladens
Manuelles Decoiler --- Fütterungsführer --- Rollenformung --- PU-Schaum-Einspritzungs-Maschine --- Richten Sie Gerät gerade --
- Pneumatisches Lochen --- Servofliegen-säge Ausschnitt --- Lassen Sie heraus Tabellen laufen

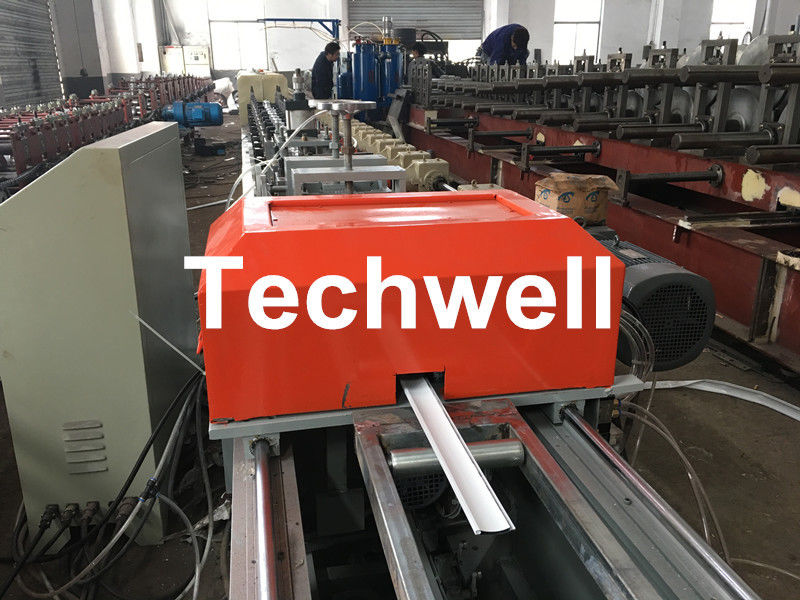

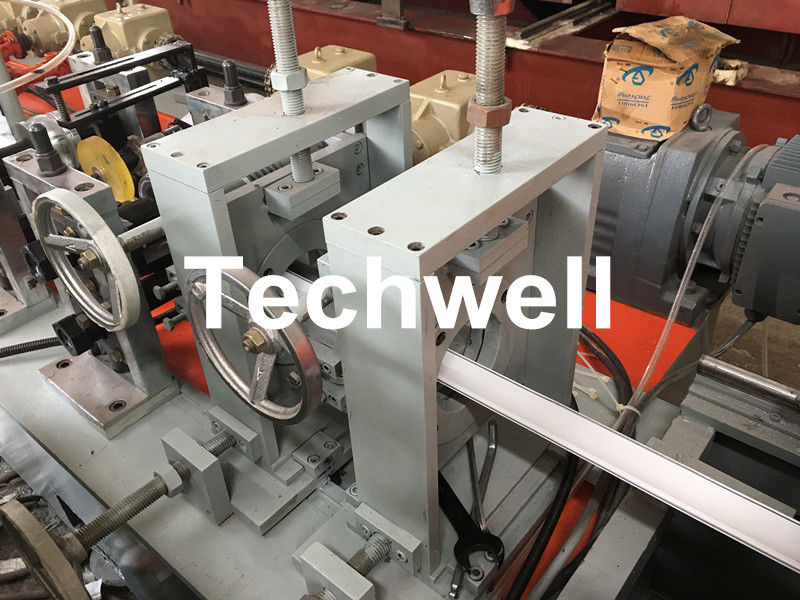

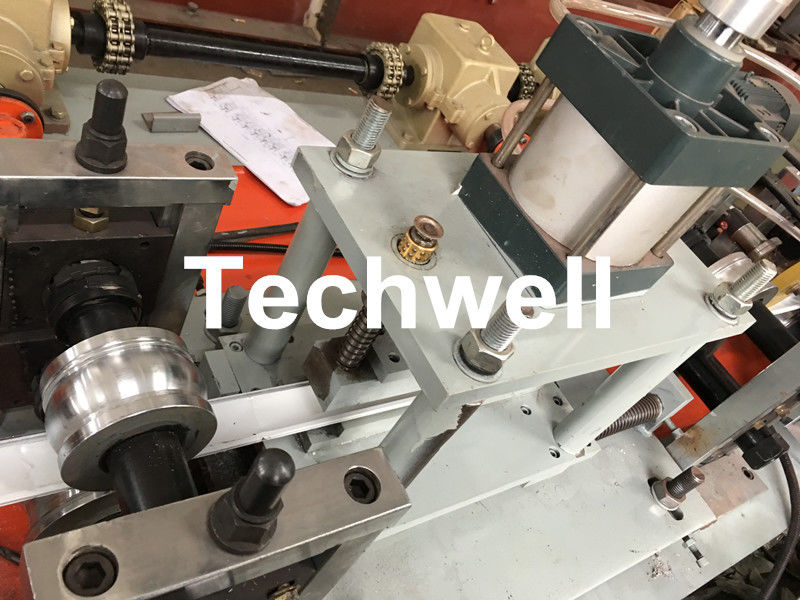

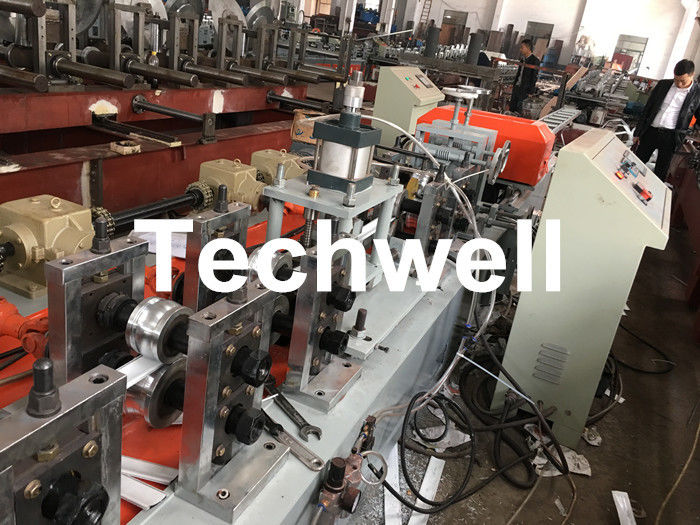

Mehr Maschinen-Bilder
