Haus > PRODUKTE > Rack Profiliermaschine >
Die Schritt-Strahln-Gestell-Rolle, die Maschine mit Schweißens-Linie, Servofliegen bildet, sah Schneidvorrichtung

Die Schritt-Strahln-Gestell-Rolle, die Maschine mit Schweißens-Linie, Servofliegen bildet, sah Schneidvorrichtung

Stahl Profiliermaschine

Stark beanspruchen Rolle

Herkunftsort:

China

Markenname:

TECHWELL

Zertifizierung:

CE, ISO

Modellnummer:

TW-RBB300

Treten Sie mit uns in Verbindung

Fordern Sie ein Zitat
Produkt-Details
Spule Thicknes:
1.5-2.0mm
Material:
Q235 galvanisierte Blatt, kaltgewalzte Spule, warm gewalzte Spule
Formung des Motors:
Über 15KW
Wellen-Durchmesser:
80mm
Wellenmaterials:
mildernde Stahlbehandlung der hohen Qualität 45# (HB220-260)
Lager:
HRB-Lager (oberste chinesische Marke)
Produkt-Beschreibung

Schritt-Strahl walzen die Formung der Maschine mit Schweißens-Linie, Servofliegen sah Schneidvorrichtung kalt





   Technische hauptsächlichspezifikationen



1). Materielle Stärke der Spule: 1.5-2.5mm

2). Material: Kohlenstoffstahl, GI

3). Gewichtskapazität von decoiler: Maximum 5 Tonne

4). Spulenbreite: Maximum 1500mm

5). Fütterung mit 2 Rollen Klemm

6). Planieren mit 7 Rollen (Rolle des Oberleders 3, niedriger 4 Rollen)

7). Maschinenrahmenstand: Geschweißter Strukturstahl

8). Formung des Motors: über 15KW

9). Wellendurchmesser: Φ 80 Millimeter

10). Wellenmaterial: mildernde Stahlbehandlung der hohen Qualität 45# (HB220-260)

11). Rollenmaterial: Stahl- GCr15, gelöschter und Heizprozeß HRC58-62

12). Laufwerksart: Kettengetriebe

13). Formung von Geschwindigkeit: über 0-15m/min (ausschließlich der Ausschnittzeit)

14). Formstationen: ungefähr 24 staitons

15). Das Rechteckrohr wird durch Punktschweissen versiegelt.

16). Ausschnittart: Servofliegensägeausschnitt

17). Servoenergie: 3.0KW

18). Zerspanungsleistung: 4KW

19). Ausschnitttoleranz: 10m+/-1.5mm





   Funktions-Flussdiagramm



Decoiler-→ sah Fütterungsführer →, das → die Hauptrolle bildet → Kohlendioxyd-Elektroschweißen → Flyign planiert



Ausschnitt → Stütztabelle

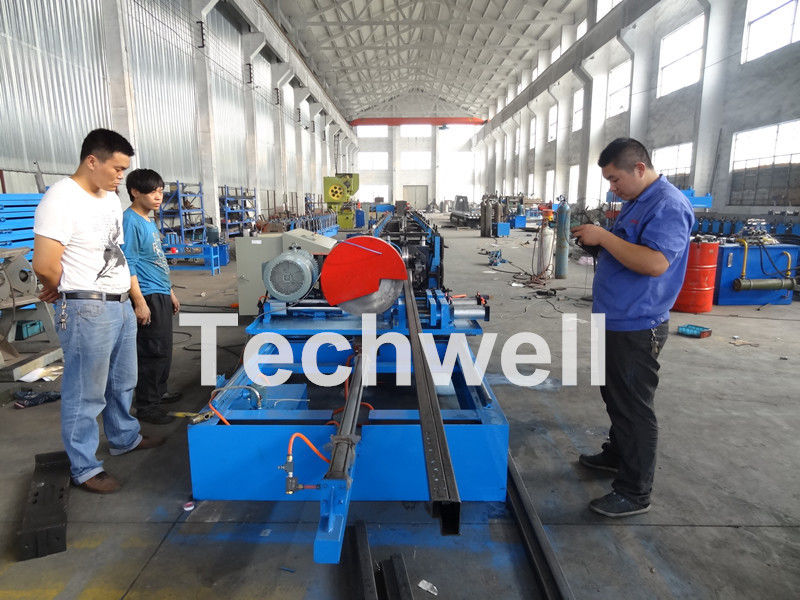

Die Schritt-Strahln-Gestell-Rolle, die Maschine mit Schweißens-Linie, Servofliegen bildet, sah Schneidvorrichtung 0





   Hauptkomponenten



Decoiler 1 Einheit
Klemmfütterung 1 Einheit
7 Rollen-Planieren 1 Einheit
Hauptrolle, die Maschine bildet 1 Einheit
Kohlendioxyd-Elektroschweißen-Maschine 1 Einheit
Fliegen aufspürend, sah Ausschnitt 1 Einheit
Plc-Rechnersteuerung 1 Einheit
Ertragtabelle 1 Einheit





   Bezugsprofil-Zeichnung

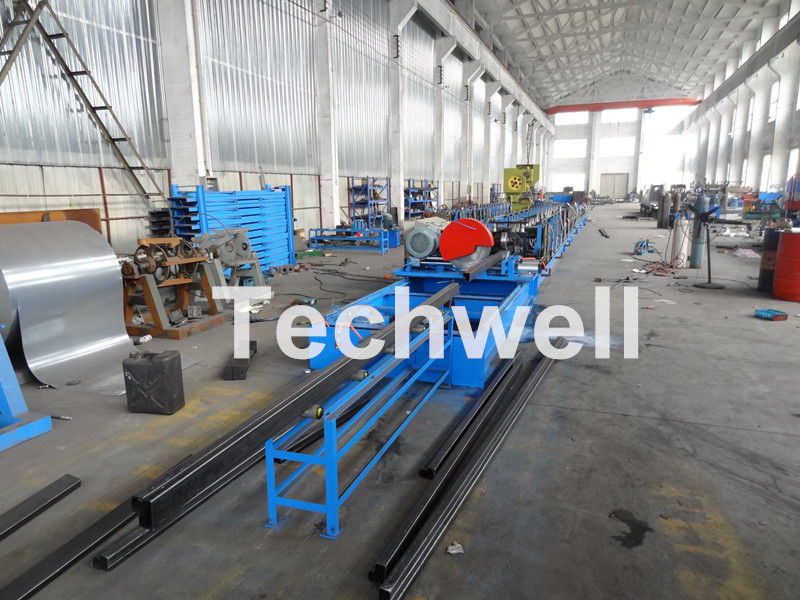

Die Schritt-Strahln-Gestell-Rolle, die Maschine mit Schweißens-Linie, Servofliegen bildet, sah Schneidvorrichtung 1





   Wettbewerbsvorteile



  1. Hohe Qualität
  2. Gut nach Service
  3. 1-jährige Garantie
  4. Mehr als 10 Jahre Erfahrungs-
  5. Einfach zu benützen, wenn zusammenbauen Sie
  6. Einfach, die Produkte zu behandeln
  7. Verweisen Sie Hersteller, versehen Sie mit hoher Qualität und bestem Preis.

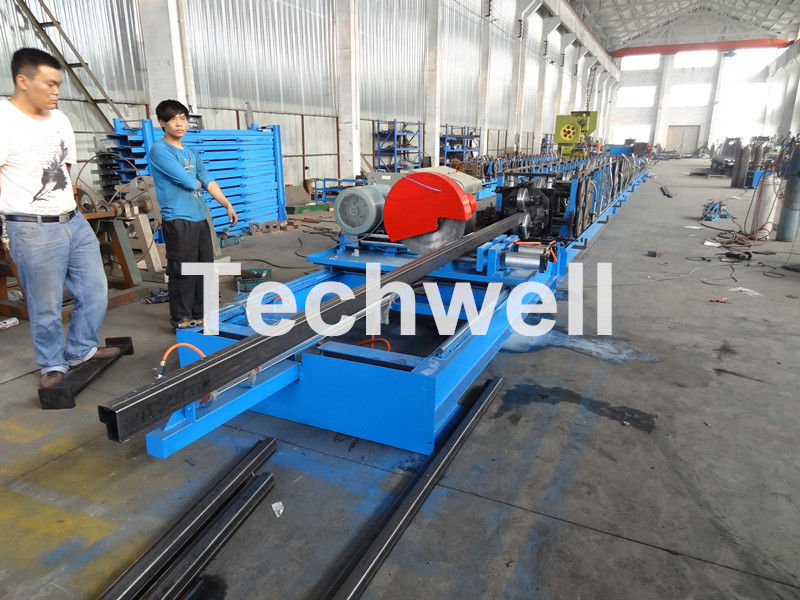

   Beenden Sie Beispielfoto



Die Schritt-Strahln-Gestell-Rolle, die Maschine mit Schweißens-Linie, Servofliegen bildet, sah Schneidvorrichtung 2
