GI, Form des Kohlenstoffstahl-U walzen die Formung der Maschine mit manuellem oder hydraulischem Decoiler, 10-15m/min kalt, das Geschwindigkeit bildet

  • GI , Carbon Steel U Shape Cold Roll Forming Machine With Manual Or Hydraulic Decoiler , 10-15m/min Forming Speed
  • GI , Carbon Steel U Shape Cold Roll Forming Machine With Manual Or Hydraulic Decoiler , 10-15m/min Forming Speed
  • GI , Carbon Steel U Shape Cold Roll Forming Machine With Manual Or Hydraulic Decoiler , 10-15m/min Forming Speed
  • GI , Carbon Steel U Shape Cold Roll Forming Machine With Manual Or Hydraulic Decoiler , 10-15m/min Forming Speed
Herkunftsort China
Markenname TECHWELL
Zertifizierung CE, ISO
Modellnummer TW-U100
Min Bestellmenge 1 Satz
Preis Contact Us
Verpackung Informationen Standardverpackung
Lieferzeit 55-65 Werktage
Zahlungsbedingungen 40% T/T im Voraus, 60% T/T vor Versand
Versorgungsmaterial-Fähigkeit 20 Sätze

Treten Sie mit mir für freie Proben und Kupons in Verbindung.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skypen: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Rohstoff GI, Kohlenstoffstahl Materielle Stärke 1.5-3.0mm
Achsen-Durchmesser 75mm Formstation 12 Stationen
Formung von Geschwindigkeit 0-15m/min elektrische Steuerung Plc-Frequenz-Kontrollsystem
Markieren

Z Pfette Profiliermaschine

,

CZ-Purlin-Rolle
Hinterlass eine Nachricht
Produkt-Beschreibung

GI, Form des Kohlenstoffstahl-U walzen die Formung der Maschine mit manuellem oder hydraulischem Decoiler, 10-15m/min kalt, das Geschwindigkeit bildet





   Hauptspezifikationen





 1). 5 Tonnen-Handbuch Uncoiler

  1. Maschinenrahmen: Schweißensstruktur mit Schuss lastingtreatment

  2. Komponenten: Basis, Bremsgerät, die innere Lochunterstützung, erweiternd/ziehen Gerät fest

  3. Gewichtskapazität: 5 Tonne

  4. Identifikation: 500mm

  5. Max. Spulenbreite: 500mm

  6. O.D: Maximum 1500mm



 2). Klemme, die Gerät einzieht u. planiert

  1. Fütterung mit 2 Rollen Klemm,
  2. Planieren mit 7 Rollen (Rollen des Oberleders 3, niedriger 4 Rollen)



 3). Hauptrolle, die Teil darstellt

  1. Formung der materiellen Stärke: 1.5-3.0mm
  2. Formung der materiellen Art: GI oder Kohlenstoffstahl
  3. Maschinen-Rahmen: Stahl der hohen Qualität, der geschweißt wird und Behandlung gemildert ist
  4. Wellen-Material: Stahl der hohen Qualität 45#
  5. Wellen-Durchmesser: Φ 80mm
  6. Tragen: HRB-Lager (oberste chinesische Marke)
  7. Rollen-Material: Stahl der hohen Qualität GCr15 und Rollenoberfläche mit hartem Chrom ≥ 0.05mm
  8. Formstation: ≈ 12 Stationen
  9. Formung von Geschwindigkeit: 0-15m/min ausschließlich der Lochen/Ausschnittzeit
  10. Formung des Motors: ≈11KW
  11. Laufwerksart: Ketten-Antrieb
  12. Formung von Geschwindigkeit: 0-15m/min



 4). Hydraulischer Ausschnitt u. hydraulische Station

  1. Ausschnittart: hydraulischer Ausschnitt
  2. Beim Schnitt, Maschinenhalt
  3. Ausschnitttoleranz: 10m+/-1.5mm
  4. Kodierer: OMRON-Marke
  5. Hydraulische Kraft: 5.5KW



 5). Plc-Kontrollsystem

  1. Die gesamte Linie wird durch importierten PLC, LCD-Touch Screen Mensch-Maschine-Schnittstelle gesteuert. Leute wirken auf den PLC ein. Betreiber durch die Einstellung des Programms, um automatisch zu laufen (programmierbare Steuerung) um Prozess zu überwachen und zu steuern, um den Betreiber, um die Fertigungsstraße zu steuern und die Steuerparameter zu ändern und Echtzeitüberwachung von Ausrüstungsstatus, von Betriebsparametern und von Fehleranzeige zu erzielen. Digitale Einstellung der Werkstücklänge, Werkstücklänge justierbar. Echtzeitüberwachung des funktionierenden Status und der Fehleranzeige der Ausrüstung.
  2. Operation: manuell/automatisch. Es ist zur Wartung mit dem manuellen Modell bequem und es gibt Notausunterseite auf ihr.

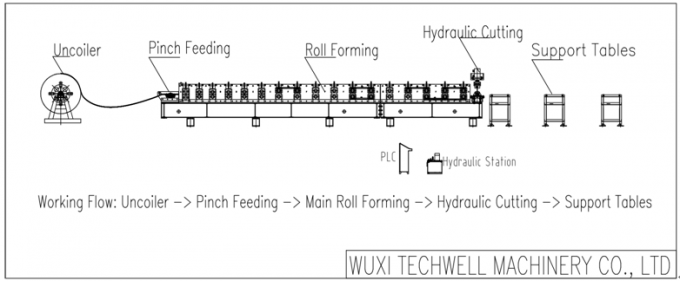

   Funktions-Flussdiagramm von u-Abschnitt



Decoiler --- Fedding u. Planieren --- Rollenformung --- Schnitt-zu-lang --- Lassen Sie heraus Tabelle laufen



GI, Form des Kohlenstoffstahl-U walzen die Formung der Maschine mit manuellem oder hydraulischem Decoiler, 10-15m/min kalt, das Geschwindigkeit bildet 0





   Hauptkomponenten



  • Decoiler ------------------------------------------------- 1 Einheit
  • Fütterung u. Planieren ----------------------------------- 1 Einheit
  • Hauptrolle, die Maschine bildet ----------------------------1 Einheit
  • Hydraulische Schneidvorrichtung ------------------------------ 1 Einheit
  • Hydraulische Station --------------------------------------- 1 Einheit
  • Plc-Rechnersteuerung --------------------------------- 1 Einheit
  • Ertragtabelle --------------------------------------------- 1 Einheit



   Anwendungen



u-Purlin, uer-förmig Purlin, U-Profilstäbe, u-Abschnitt, u-Profil, u-Form, Stahlu-Purlin, Stahlkonstruktion u-Purlin





   Wettbewerbsvorteile



  1. Hohe Qualität
  2. Gut nach Service
  3. 1-jährige Garantie
  4. Mehr als 10 Jahre Erfahrungs-
  5. Einfach zu benützen, wenn zusammenbauen Sie
  6. Einfach, die Produkte zu behandeln
  7. Verweisen Sie Hersteller, versehen Sie mit hoher Qualität und bestem Preis.

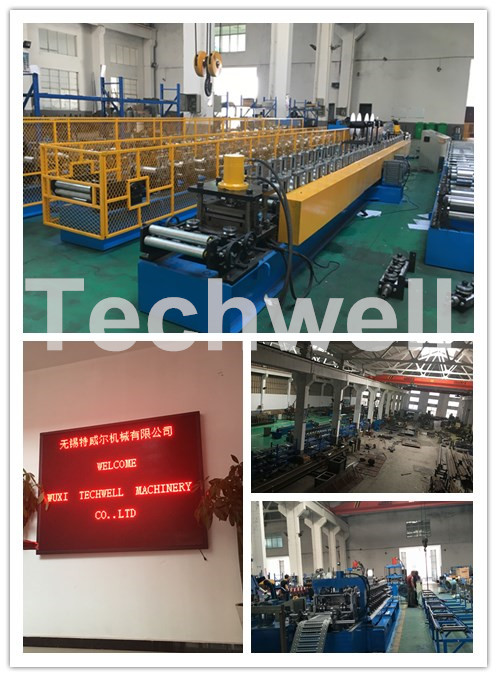

   Werkstatt-Bezugsmaschinen-Fotos



GI, Form des Kohlenstoffstahl-U walzen die Formung der Maschine mit manuellem oder hydraulischem Decoiler, 10-15m/min kalt, das Geschwindigkeit bildet 1
