Herkunftsort:
China
Markenname:
TECHWELL
Zertifizierung:
CE, ISO
Modellnummer:
TW-CZ300
Treten Sie mit uns in Verbindung
CZ-Purlin, der Maschine mit dem Vorlochen bilden u. vores-schneidend für den Maschen-Schutz umfasst
Hauptspezifikationen
NEIN. | Einzelteil | Parameter | Menge |
1. |
Spulenmaterialstärke Material |
1.5-3.0mm Flussstahl, GI |
|
2. |
Decoiler (Spulenbreite) Identifikation O.D Gewichtskapazität von decoiler |
Maximum 1500mm 400-530mm Maximum 1500mm Maximum 5 Tonne |
1Unit |
3. | Klemme, die Gerät einzieht u. planiert |
Fütterung mit 2 Rollen Klemm Planieren mit 7 Rollen (Rollen des Oberleders 3, niedriger 4 Rollen) Planieren des Rollendurchmessers: ungefähr Φ90mm Leistungsstärke: über 4KW |
1 Einheit |
4. | Hydraulisches lochendes Gerät |
Lochende Art: Hydraulische vorlochende Art lochende Formgröße: entsprechend Zeichnung hydraulische Kraft: 11KW |
1 Einheit |
5. | Schnitt |
Ausschnittart: hydraulisches vores-schneidend Ausschnitttoleranz: +/-1.5mm Kodierer: OMRON-Marke |
1 Einheit |
6. | Hauptrolle, die Teil darstellt |
Formstationen: 16 Stationen (hängen Sie von den Profilen) ab Rollenmaterial: Stahl der hohen Qualität GCr15 (HRC58-62) und Rollenoberfläche mit hartem Chrom ≥ 0.05mm Durchmesser der Welle: Φ80mm Wellenmaterial: Stahl der hohen Qualität 45# Laufwerksart: Kettengetriebe Formung von Geschwindigkeit: 0-15m/min Netzspannung: 18KILOWATT |
1 Einheit |
7. | Elektrische Steuerung |
PLC: PANASONIC brennen oder nach Maß ein Inverter: YASKAWA-Marke oder nach Maß Touch Screen: PANASONICE oder nach Maß Operationsart: Touch Screen u. Knopf |
1 Einheit |
Funktions-Flussdiagramm
Decoiler-→ Fütterungsführer →, das → hydraulisches lochendes → hydraulisches Ausschnitt → Hauptrolle bildet → planiert
Stütztabelle
Bezugsprofil-Zeichnung
Anwendungen
CZ-Purlin, c formte Purlin, c-Kanal, Lippenkanal, CZ unterteilen, c-Profil, c-Form, Stahlc-Purlin, c-Purlinstahl
Struktur
Wettbewerbsvorteile

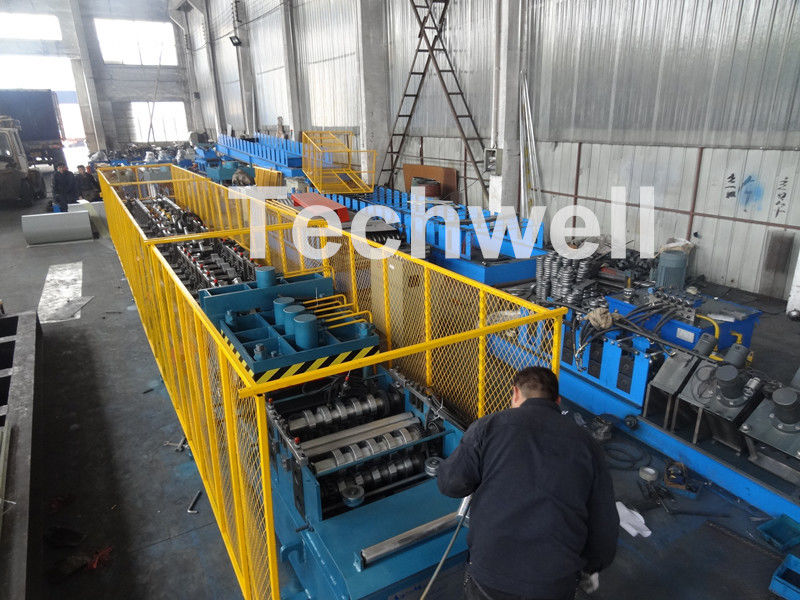

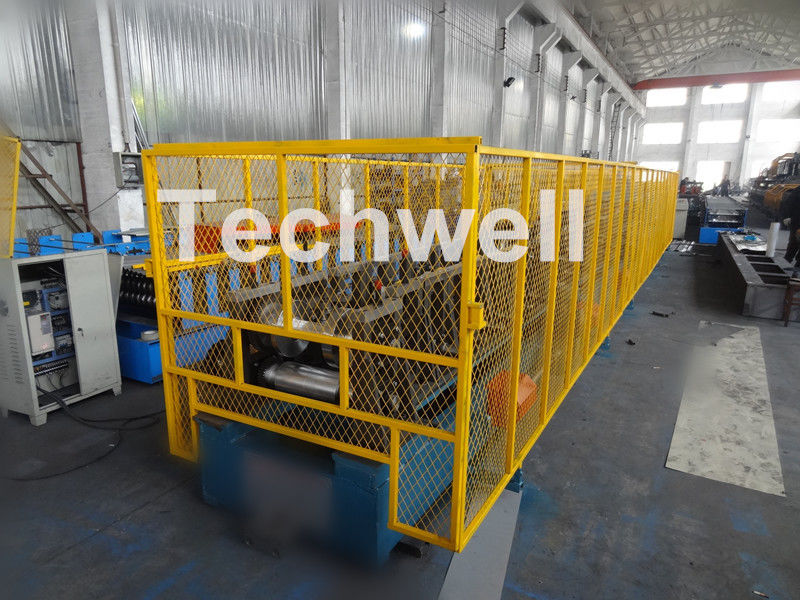

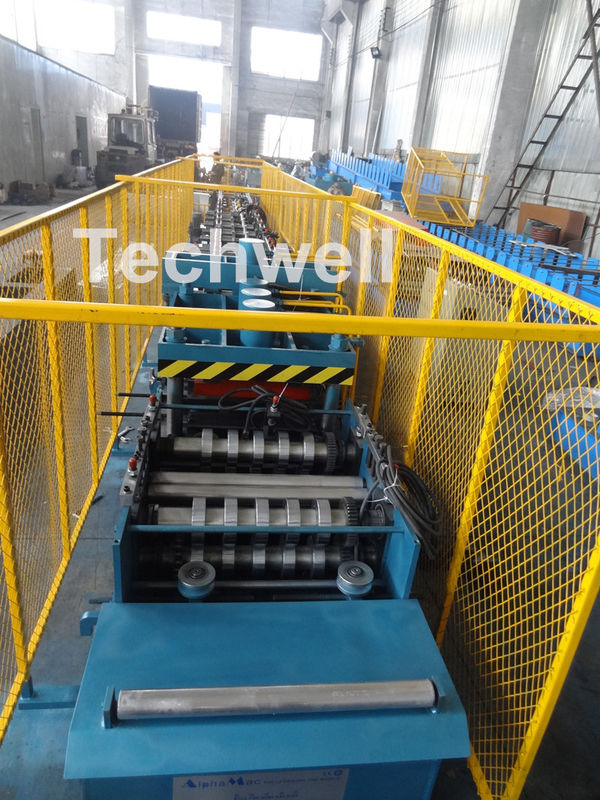

Mehr Maschinen-Bilder
