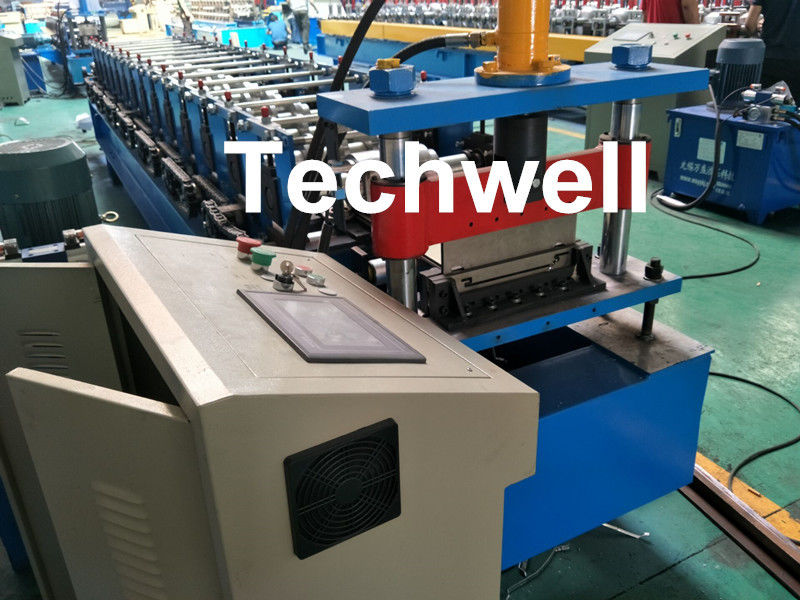

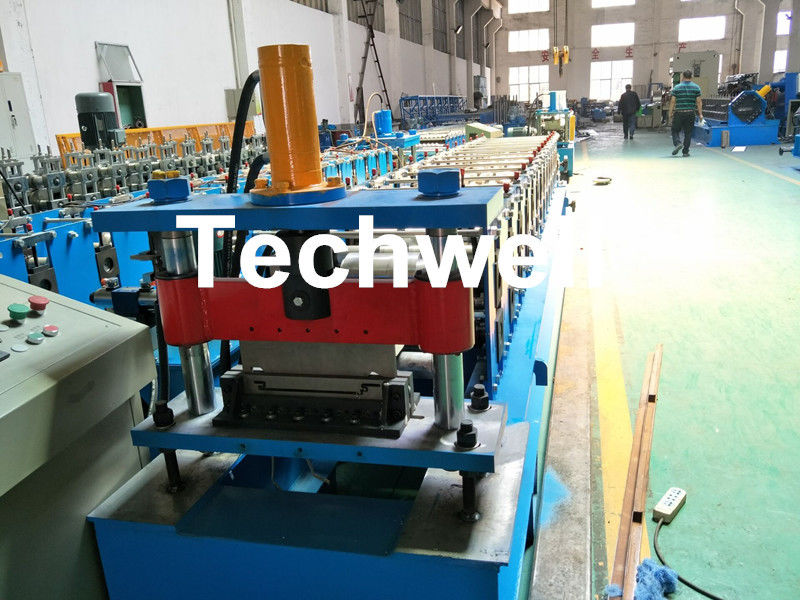

Aluminium, PPGI-Stehfalz walzt die Formung der Maschine mit hydraulischer Ausschnitt-Art kalt

  • Aluminium , PPGI Standing Seam Cold Roll Forming Machine With Hydraulic Cutting Type
  • Aluminium , PPGI Standing Seam Cold Roll Forming Machine With Hydraulic Cutting Type
  • Aluminium , PPGI Standing Seam Cold Roll Forming Machine With Hydraulic Cutting Type
  • Aluminium , PPGI Standing Seam Cold Roll Forming Machine With Hydraulic Cutting Type
Herkunftsort China
Markenname TECHWELL
Zertifizierung CE, ISO
Modellnummer TW-STM400
Min Bestellmenge 1 Satz
Preis Contact Us
Verpackung Informationen Standardverpackung
Lieferzeit 55-65 Werktage
Zahlungsbedingungen 40% T/T im Voraus, 60% T/T vor Versand
Versorgungsmaterial-Fähigkeit 20 Sätze

Treten Sie mit mir für freie Proben und Kupons in Verbindung.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skypen: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Material GI. Aluminium, PPGI, Farbstahl Rollen-Material 45# Stahl, Oberflächenüberzogenes mit 0.05mm hartem Chrom
Formung von Geschwindigkeit 0-15m/min Wellenmaterials Stahl der hohen Qualität 45#
Laufwerksart Kettengetriebe Kodierer OMRON-Marke
Markieren

Roll ehemalige Maschine

,

Roll Forming Equipment
Hinterlass eine Nachricht
Produkt-Beschreibung

Aluminium, PPGI-Stehfalz-Rolle, die Maschine mit hydraulischer Ausschnitt-Art, PLC-Frequenz-Steuerung bildet



   Charakteristisch





 1. Diese Stehfalz-Dach-Platten-Rolle, die Maschine kann rollform Metalldeckungsblatt bildet. Nachdem Rolle durch diese Stehfalzmaschine sich bildete, ist- die Oberfläche der Metalldeckung ohne irgendeinen Kratzer auf der Oberfläche der Deckung sehr glatt und schön.



 2. Die Stehfalz-Rolle, die Maschine bildet, ist mit vollautomatischem Kontrollsystem mit PLC.



 3. einfache Operation: Schlüssel in der Länge und in der Quantität auf dem Bedienfeld.



 4. Wir können eine kundenspezifische Rolle auch tun, die Maschine bildet, können wir Maschine entsprechend Ihren Spezifikations- und Profilzeichnungen entwerfen.





   Technische hauptsächlichspezifikationen



1. Decoiler

  • Decoiler-Art: Manuelles decoiler
  • Manuelle Erweiterung und Spannung
  • Passives wickelen sich ab
  • Spule Identifikation: 508mm
  • Spulen-Breite: Maximum 1250mm
  • Gewichtskapazität von decoiler: 5Ton



2. Hauptformungssystem

  • Es consis des Maschinenrahmens, des Maschinenstands, der Getriebeteile und der Formungsrollen etc.
  • Formung des Materials: GI, Aluminium, PPGI, Farbstahl
  • Formung des Rollen-Stands: Ungefähr 17 Stationen (hängen Sie vom abschließenden Entwurf) ab
  • Netzspannung: 7.5KW
  • Wellen-Durchmesser: 76mm
  • Hauptachsen-Material: Stahl des ersten Grades 45#, erhitzt und gelöscht
  • Rollen-Material: Stahl der hohen Qualität GCr15, HRC58-62
  • Formung von Geschwindigkeit: 0-20m/min
  • Antrieb Ttype: Ketten-Antrieb
  • Maschinen-Rahmen-Stand: Geschweißter Baustahl
  • Material der Kette: Hohe Qualität 45# seel, erhitzte und löschte
  • Manuell adjuest können die Räume und die Rollen Blatt von unterschiedlichem in einer Strecke produzieren.

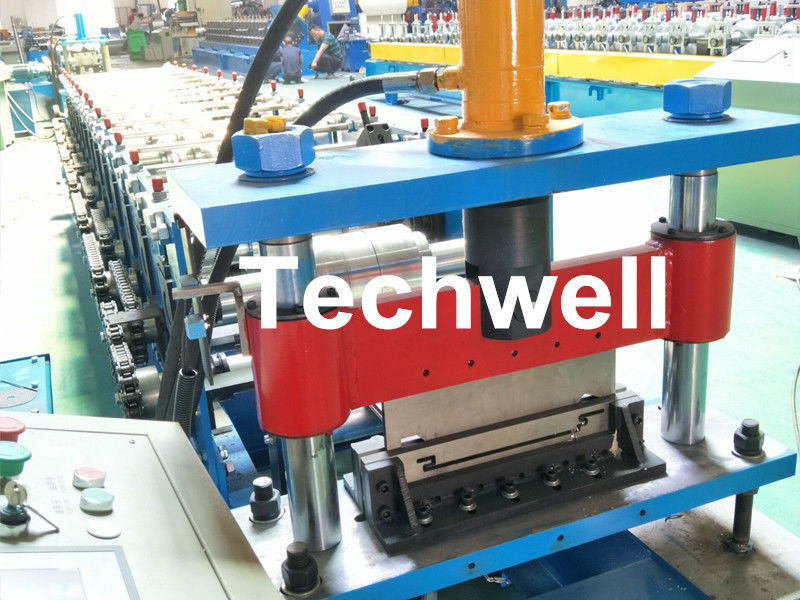

3. Schneidvorrichtung u. hydraulische Station

  • Ausschnitt-Art: Hydraulischer Ausschnitt
  • Zerspanungsleistung: 4.0KW
  • Hydrostatischer Druck: 10-15Mpa
  • Material des hydraulischen Schneiders: Cr12Mov, Prozess löschend
  • Wärmebehandlung des Blattes: HRC58-60
  • Schneidlängetoleranz: +/-1.5mm
  • Hydraulische Station wird zum drice die Schneidvorrichtung benutzt



4. Elektrisches System

  • PLC: PANASONIC brennen ein
  • Inverter: YASKAWA-Marke
  • Touch Screen: PANASONIC
  • Operationsart: Berühmte chinesische Marke



    Hauptkomponenten



  • Decoiler/Uncoiler ---------------------------------------------------1 Einheit
  • Fütterungsführer --------------------------------------------------------1 Einheit
  • Stehfalz-Dach-Platten-Rollen-Fomring-Maschine -----------1 Einheit
  • Hydraulische Schneidvorrichtung -------------------------------------------1 Einheit
  • Hydraulische Station -----------------------------------------------------1 Einheit
  • Plc-Rechnersteuerungs-Bedienpult ------------------------------------1 Einheit
  • Durchbruch-Tabellen -------------------------------------------------------1 Einheit



   Prozessfluß



Decoiler ---> Fedding-Führer ---> Rollenformung ---> Schnitt-zu-lang ---> Laufheraus Tabelle

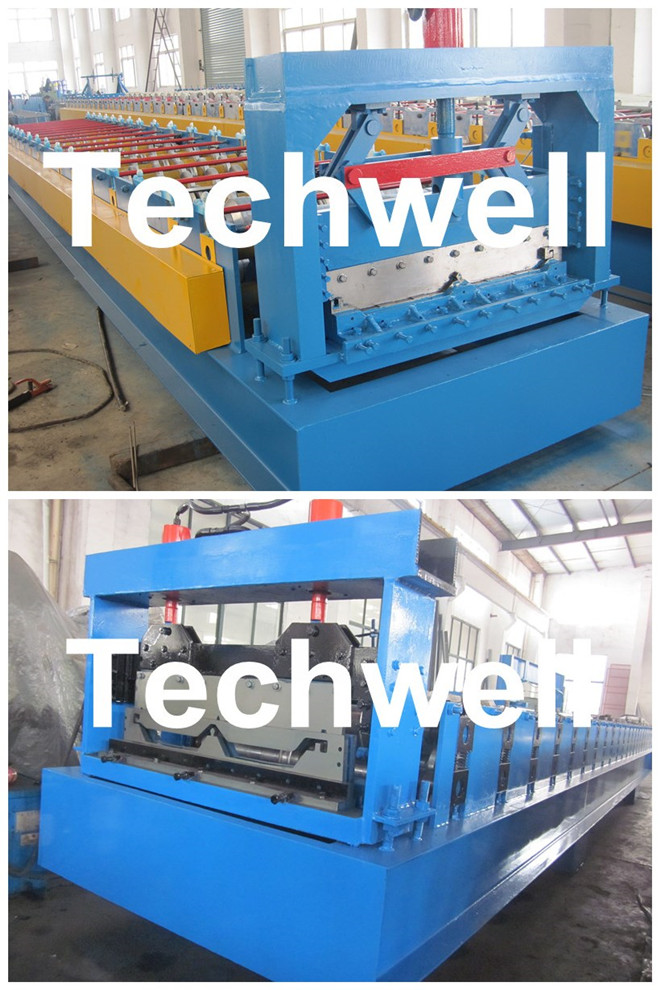

   Mehr Maschinen-Bilder



Aluminium, PPGI-Stehfalz walzt die Formung der Maschine mit hydraulischer Ausschnitt-Art kalt 0
