Haus ProdukteCold Roll Forming Machine

Galvanisierte Stahlprofil-Rollen-Fensterladen-Tür-Führungsschiene walzen die Formung der Maschine kalt

Gute Qualität Pfette Profiliermaschine en ventes
Gute Qualität Pfette Profiliermaschine en ventes
Wuxi TECHWELL liefern die Rolle der guten Qualität, die Maschinen, bis jetzt, die Maschinen bildet, haben bearbeitet 3 Jahre, keine irgendwelche Bruch, wir sind sehr erfüllt.

—— Javier

DER VERSORGUNGS-HOHEN QUALITÄT WUXIS TECHWELL MASCHINEN MIT GUTEM NACH SERVICE UND ANGEMESSENEM PREIS, WHO SIND EIN ZUVERLÄSSIGER HERSTELLER IN CHINA.

—— ROOFTECH CO., BEGRENZT

Ich bin online Chat Jetzt

Galvanisierte Stahlprofil-Rollen-Fensterladen-Tür-Führungsschiene walzen die Formung der Maschine kalt

China Galvanisierte Stahlprofil-Rollen-Fensterladen-Tür-Führungsschiene walzen die Formung der Maschine kalt fournisseur
Galvanisierte Stahlprofil-Rollen-Fensterladen-Tür-Führungsschiene walzen die Formung der Maschine kalt fournisseur Galvanisierte Stahlprofil-Rollen-Fensterladen-Tür-Führungsschiene walzen die Formung der Maschine kalt fournisseur Galvanisierte Stahlprofil-Rollen-Fensterladen-Tür-Führungsschiene walzen die Formung der Maschine kalt fournisseur Galvanisierte Stahlprofil-Rollen-Fensterladen-Tür-Führungsschiene walzen die Formung der Maschine kalt fournisseur

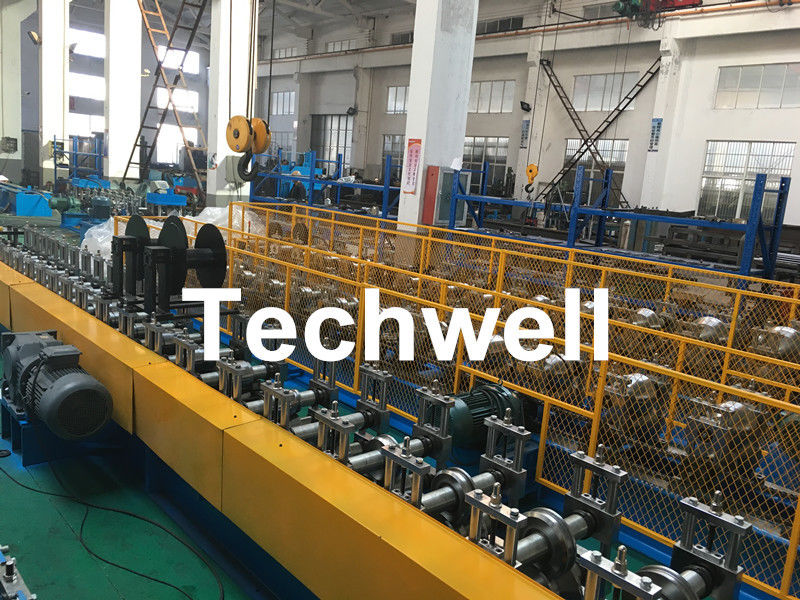

Großes Bild :  Galvanisierte Stahlprofil-Rollen-Fensterladen-Tür-Führungsschiene walzen die Formung der Maschine kalt

Produktdetails:

Herkunftsort: China
Markenname: TECHWELL
Zertifizierung: CE, ISO
Modellnummer: TW-GDA008

Zahlung und Versand AGB:

Min Bestellmenge: 1 Satz
Preis: Contact Us
Verpackung Informationen: Standardverpackung
Lieferzeit: 55-65 Werktage
Zahlungsbedingungen: 40% T/T im Voraus, 60% T/T vor Versand
Versorgungsmaterial-Fähigkeit: 20 Sätze
Contact Now
Ausführliche Produkt-Beschreibung
Rohstoff: Galvanisierter Stahl, Kohlenstoffstahl Formstationen: Ungefähr 16 Stationen (hängen Sie vom abschließenden Profil) ab
Arbeitsgeschwindigkeit: 0-15m/min Ausschnittart: Hydraulischer Ausschnitt
Spulenstärke: 1.5-3.0mm Material der Welle: Stahl der hohen Qualität 45# mit Wärmebehandlung

Galvanisierte Stahlprofil-Rollen-Fensterladen-Tür-Führungsschiene-Rolle, die Maschine mit PLC-Touch Screen Steuerung bildet



   Beschreibung der Führungsschiene-Rolle ehemalig



  • Die Führungsschienerolle, die Maschine bildet, rezlizes das Lochen und das Beschriften von Funktionen, wie von den Kunden verlangt. Die fertigen Führungsschienen sind allgemein - gesehen im Aufzug, im Türrahmen, im Fensterrahmen, in der Vorhangbahn, in der elektrischen Verdrahtungsabflussrinne sowie in anderen Geräten, die System schieben müssen.
  • Die komplette Führungsschiene, die Maschinenlinie bildet, schließt decoiler, Hauptmaschine, Computersteuersystem ein und lässt heraus Tabellen laufen. Unsere Maschinen werden mit einem Computersteuersystem ausgerüstet. Wir programmieren einfach die Stücke und die Länge, die wir im Computer benötigen und die Schiene, die Maschine bildet, produziert sie automatisch. Die Maschinen sind einfach zu benützen und Laufenstall.



   Technische hauptsächlichspezifikationen



1). 3 Tonnen-Handbuch Decoiler



1. Decoiler-Art: Manuelle Art decoiler

2. Gewichtskapazität von decoiler: 3Ton

3. Manuelle Erweiterung

4. Passives Abwickelen

5. Identifikation: 508mm, 610mm



2). Fütterung u. Gerät planierend



1. Funktion: Sie wird verwendet, um den Kopf der Spule freizugeben und in die Formungsmaschine einzuziehen und macht die Spule gerade und flach, nachdem man decoiling.



3). Führungsschiene-Rolle, die Maschine bildet



1. Sie besteht Maschinenrahmen, aus Getriebeteilen und Formungsrollen etc.

2. Materielle Stärke: 1.0-3.0mm

3. Formung der materiellen Art: Galvanisierter Stahl, PPGI

4. Maschinen-Rahmen-Stand: Geschweißter Baustahl mit Strahlenenbehandlung

5. Wellen-Durchmesser: 75mm

6. Material der Welle: Stahl der hohen Qualität 45# mit Wärmebehandlung

7. Rollen-Material: Hohe Qualität GCr15, vorbildlicher Stahl, ganz behandelt mit genauen Maschinen CNC, HRC50-54

8. Formstationen: ungefähr 16 Stationen (hängen Sie vom abschließenden Entwurf) ab

9. Formung von Geschwindigkeit: 0-15m/min

10. Formung des Motors: 11KW

11. Getriebe: Ketten-Antrieb



4). Lochendes Gerät



1. Lochende Art: Hydraulisches Lochen

2. Lochende Form-Größe: Entsprechend Zeichnung

3. Hydraulische Kraft: 5.5KW



5). Schneidvorrichtung



1. Schnitt der Art: Hydraulischer Ausschnitt

2. Schneideisen-Material: Cr12Mov

3. Ausschnitt-Toleranz: +/-1.5mm



6). Plc-Kontrollsystem



1. Nimmt PLC-Steuerungstechnik, Frequenz justieren Geschwindigkeitstechnologie, verwirklichen die automatische Produktion an.

2. Stellen Sie guten Mann- und Maschinenschirm zur Verfügung, der die Reihen, die Plattenlänge und die Quantität einstellen kann.

3. Operationsart: Touch Screen + Knopf

4. Unter Verwendung des Kodierers, zum der Zahl und des Messens der Länge zu berechnen

5. Elektrische Steuerung: Plc-Frequenzkontrollsystem mit Touch Screen

6. PLC: PANASONIC brennen ein

7. Kodierer: OMRON-Marke

8. Größe von PLC-Kontrollorganen: 700mm (L) x 1000mm (H) x 300mm (W)



7). Durchbruch-Tabelle



1. Sie wird verwendet, um die fertigen Platten zu stützen

2. Die Tabelle, die wir liefern, ist 2 Stücke mit Länge von 2000mm, es kann Platten mit 10000mm an der Normalbedingung stützen

3. Der Rahmen des Anhängers wird durch Vierkantstahl geschweißt

4. Einfache Nichtenergietabellenart

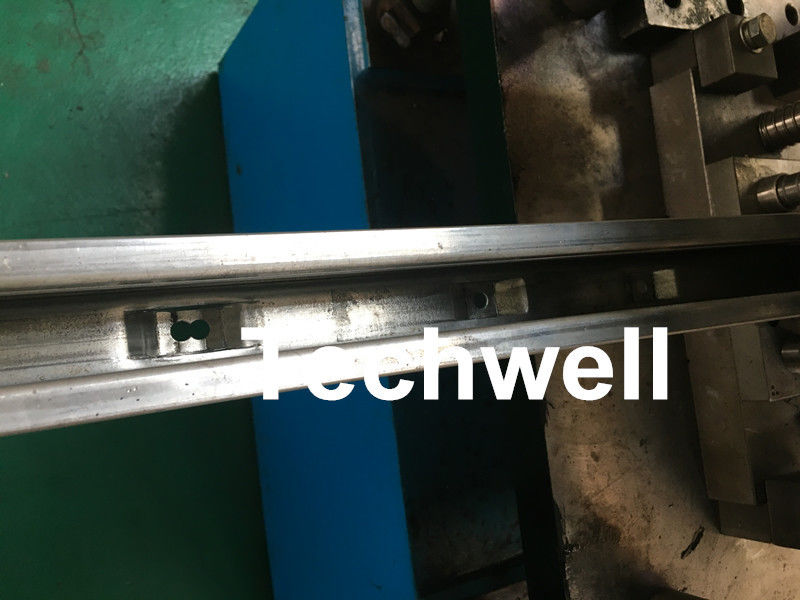

   Fertige Führungsschiene-Produkte



Galvanisierte Stahlprofil-Rollen-Fensterladen-Tür-Führungsschiene walzen die Formung der Maschine kalt



   Hauptkomponenten



Decoiler/Uncoiler 1 Einheit
Fütterung u. Gerät planierend 1 Einheit
Hauptrolle, die Maschine bildet 1 Einheit
Hydraulisches lochendes Gerät 1 Einheit
Schneidvorrichtung 1 Einheit
Hydraulische Station 1 Einheit
Elektrische Kontrollorgane PLC 1 Einheit
Durchbruch-Tabelle 1 Einheit



   Funktions-Flussdiagramm



Decoiler --- Fütterung und Planieren --- Hauptrollenformung --- Hydraulisches Lochen --- Schnitt-zu-lang ---

Lassen Sie heraus Tabelle laufen



   Wettbewerbsvorteile



  • Hohe Qualität
  • Angemessener Preis
  • Gut nach Service
  • 1-jährige Garantie
  • Mehr als 10 Jahre Erfahrungs-

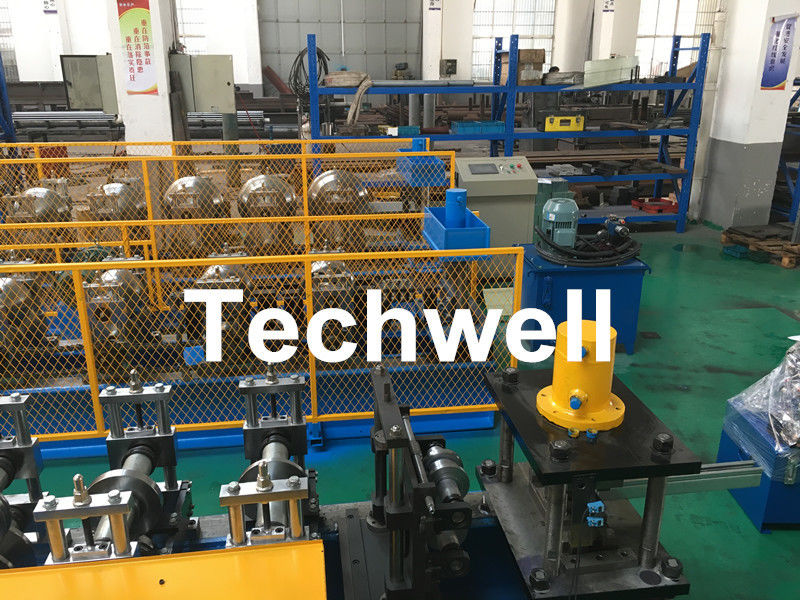

   Mehr Maschinen-Bilder



Galvanisierte Stahlprofil-Rollen-Fensterladen-Tür-Führungsschiene walzen die Formung der Maschine kalt
