Galvanisierte Führungsschiene-Rollenform-Maschinen des Stahl-/PPGI mit hydraulischem lochendem Gerät

China Galvanisierte Führungsschiene-Rollenform-Maschinen des Stahl-/PPGI mit hydraulischem lochendem Gerät fournisseur
Galvanisierte Führungsschiene-Rollenform-Maschinen des Stahl-/PPGI mit hydraulischem lochendem Gerät fournisseur Galvanisierte Führungsschiene-Rollenform-Maschinen des Stahl-/PPGI mit hydraulischem lochendem Gerät fournisseur Galvanisierte Führungsschiene-Rollenform-Maschinen des Stahl-/PPGI mit hydraulischem lochendem Gerät fournisseur Galvanisierte Führungsschiene-Rollenform-Maschinen des Stahl-/PPGI mit hydraulischem lochendem Gerät fournisseur

Großes Bild :  Galvanisierte Führungsschiene-Rollenform-Maschinen des Stahl-/PPGI mit hydraulischem lochendem Gerät

Produktdetails:

Herkunftsort: China
Markenname: TECHWELL
Zertifizierung: CE, ISO
Modellnummer: TW-GDA008

Zahlung und Versand AGB:

Min Bestellmenge: 1 Satz
Preis: Contact Us
Verpackung Informationen: Standardverpackung
Lieferzeit: 55-65 Werktage
Zahlungsbedingungen: 40% T/T im Voraus, 60% T/T vor Versand
Versorgungsmaterial-Fähigkeit: 20 Sätze
Contact Now
Ausführliche Produkt-Beschreibung
Rohstoff: Galvanisierter Stahl, Kohlenstoffstahl Rollen-Material: GCr15 Stahl, Oberflächenüberzogenes mit 0.05mm hartem Chrom
Ausschnitt-Toleranz: +/-1.5mm Formstationen: Ungefähr 16 Stationen (hängen Sie vom abschließenden Profil) ab
Arbeitsgeschwindigkeit: 0-15m/min Laufwerksart: Ketten-Antrieb

0-15m/min, das Geschwindigkeit, Ketten-Antriebs-Getriebe-Führungsschiene-Rolle bildet Maschine mit hydraulischem lochendem Gerät bildet



   Hauptspezifikationen



1). 3 Tonnen-Handbuch Decoiler



1. Decoiler-Art: Manuelle Art decoiler

2. Gewichtskapazität von decoiler: 3Ton

3. Manuelle Erweiterung

4. Passives Abwickelen

5. Identifikation: 508mm, 610mm



2). Fütterung u. Gerät planierend





0-15m/min, das Geschwindigkeit, Ketten-Antriebs-Getriebe-Führungsschiene-Rolle bildet Maschine mit hydraulischem lochendem Gerät bildet





1. Funktion: Sie wird verwendet, um den Kopf der Spule freizugeben und in die Formungsmaschine einzuziehen und macht die Spule gerade und flach, nachdem man decoiling.



3). Führungsschiene-Rolle, die Maschine bildet



1. Sie besteht Maschinenrahmen, aus Getriebeteilen und Formungsrollen etc.

2. Materielle Stärke: 1.0-3.0mm

3. Formung der materiellen Art: Galvanisierter Stahl, PPGI

4. Maschinen-Rahmen-Stand: Geschweißter Baustahl mit Strahlenenbehandlung

5. Wellen-Durchmesser: 75mm

6. Material der Welle: Stahl der hohen Qualität 45# mit Wärmebehandlung

7. Rollen-Material: Hohe Qualität GCr15, vorbildlicher Stahl, ganz behandelt mit genauen Maschinen CNC, HRC50-54

8. Formstationen: ungefähr 17 Stationen (hängen Sie vom abschließenden Entwurf) ab

9. Formung von Geschwindigkeit: 0-15m/min

10. Formung des Motors: 11KW

11. Formung der Struktur: Leitende Spalte

12. Getriebe: Ketten-Antrieb

13. Justieren Sie manuell die Räume und Rollen können Blatt der unterschiedlichen Stärke in einer Strecke produzieren.



4). Lochendes Gerät



1. lochende Art: Hydraulisches Lochen

2. Lochende Form-Größe: Entsprechend Zeichnung

3. Hydraulische Kraft: 5.5KW



5). Schneidvorrichtung



1. Schnitt der Art: Hydraulischer Ausschnitt

2. Schneideisen-Material: Cr12Mov

3. Ausschnitt-Toleranz: +/-1.5mm



6). Plc-Kontrollsystem



1. Nimmt PLC-Steuerungstechnik, Frequenz justieren Geschwindigkeitstechnologie, verwirklichen die automatische Produktion an.

2. Stellen Sie guten Mann- und Maschinenschirm zur Verfügung, der die Reihen, die Plattenlänge und die Quantität einstellen kann.

3. Operationsart: Touch Screen + Knopf

4. Unter Verwendung des Kodierers, zum der Zahl und des Messens der Länge zu berechnen

5. Elektrische Steuerung: Plc-Frequenzkontrollsystem mit Touch Screen

6. PLC: PANASONIC brennen ein

7. Kodierer: OMRON-Marke

8. Größe von PLC-Kontrollorganen: 700mm (L) x 1000mm (H) x 300mm (W)



7). Durchbruch-Tabelle



1. Sie wird verwendet, um die fertigen Platten zu stützen

2. Die Tabelle, die wir liefern, ist 2 Stücke mit Länge von 2000mm, es kann Platten mit 10000mm an der Normalbedingung stützen

3. Der Rahmen des Anhängers wird durch Vierkantstahl geschweißt

4. Einfache Nichtenergietabellenart



   Bezugsprofil-Zeichnung



Galvanisierte Führungsschiene-Rollenform-Maschinen des Stahl-/PPGI mit hydraulischem lochendem Gerät
Galvanisierte Führungsschiene-Rollenform-Maschinen des Stahl-/PPGI mit hydraulischem lochendem Gerät
Galvanisierte Führungsschiene-Rollenform-Maschinen des Stahl-/PPGI mit hydraulischem lochendem Gerät





   Funktions-Fluss



Decoiler --- Fütterung und Planieren --- Hauptrollenformung --- Hydraulisches Lochen --- Schnitt-zu-lang ---

Lassen Sie heraus Tabelle laufen



   Hauptkomponenten



  • Decoiler/Uncoiler -------------------------------------------------------1 Einheit
  • Fütterung u. Gerät planierend --------------------------------------------1 Einheit
  • Hauptrolle, die Maschine bildet --------------------------------------------1 Einheit
  • Hydraulisches lochendes Gerät ---------------------------------------------1 Einheit
  • Schneidvorrichtung-------------------------------------------------------------1 Einheit
  • Hydraulische Station----------------------------------------------------------1 Einheit
  • Elektrische Kontrollorgane PLC ------------------------------------------1 Einheit
  • Durchbruch-Tabelle-------------------------------------------------------------1 Einheit



   Wettbewerbsvorteile



  • Hohe Qualität
  • Angemessener Preis
  • Gut nach Service
  • 1-jährige Garantie
  • Mehr als 10 Jahre Erfahrungs-

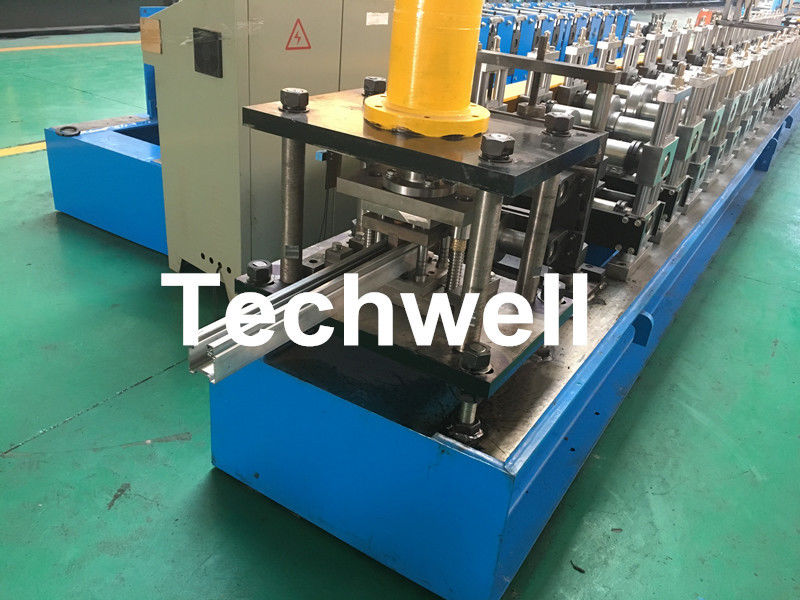

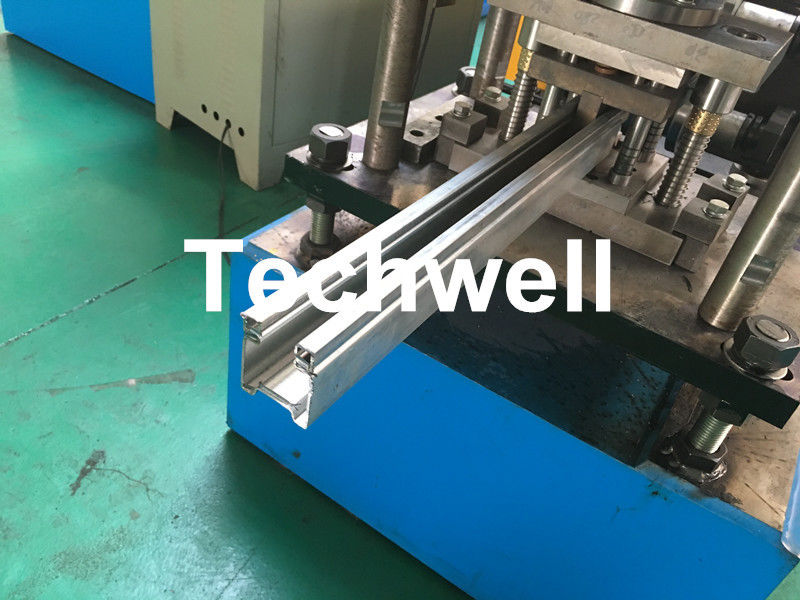

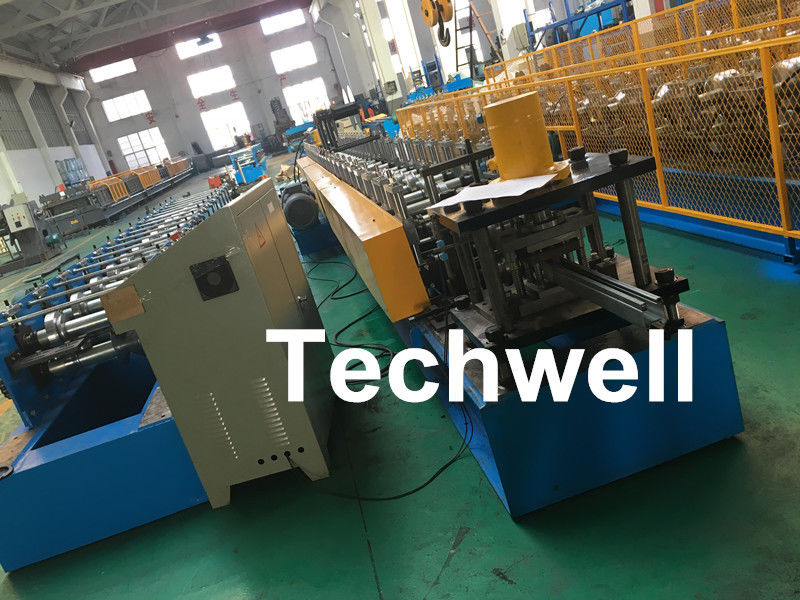

   Mehr Maschinen-Bilder



Galvanisierte Führungsschiene-Rollenform-Maschinen des Stahl-/PPGI mit hydraulischem lochendem Gerät
