Hochgeschwindigkeitskabel-Behälter-Rolle, die Maschine mit 18 Schritt-Formstationen bildet

  • High Speed Cable Tray Roll Forming Machine With 18 Steps Forming Stations
  • High Speed Cable Tray Roll Forming Machine With 18 Steps Forming Stations
  • High Speed Cable Tray Roll Forming Machine With 18 Steps Forming Stations
  • High Speed Cable Tray Roll Forming Machine With 18 Steps Forming Stations
Herkunftsort China
Markenname TECHWELL
Zertifizierung CE, ISO
Modellnummer TW-CBT300
Min Bestellmenge 1 Satz
Preis Contatc us
Verpackung Informationen Standardverpackung
Lieferzeit 60-80 Werktage
Zahlungsbedingungen 40% T/T im Voraus, 60% T/T vor Versand
Versorgungsmaterial-Fähigkeit 10 Sätze

Treten Sie mit mir für freie Proben und Kupons in Verbindung.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skypen: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
gefahrenes System Ketten-Antrieb Elektrische Quelle 380V, 50HZ, Phase 3
Breite des Profils 200-600mm Rollen-Stationen 18 Stationen
Rollende Geschwindigkeit 0-15m/min Netzspannung 15 Kilowatt
Markieren

Kabel-Tray-bildende Maschine

,

Kabel-Behälter
Hinterlass eine Nachricht
Produkt-Beschreibung

Hochgeschwindigkeitskabel-Behälter-Rolle, die Maschine mit 18 Schritt-Formstationen TW-CBT300 bildet



   Beschreibung



Die Kabelbehälterrolle, die Maschine bildet, besteht uncoiler, Nivelliergerät, Servofütterungsgerät, Pressemaschine, lochendem System, Schneidvorrichtung, Lenkvorrichtung, der ehemaligen Rolle und aus Durchbruchtabelle. Mit voller und spezieller Erfahrung können wir die Kabelbehälterrolle besonders anfertigen, welche die Maschinen- oder Kabelbehälterrolle bildet, die Fertigungsstraßen entsprechend Profilzeichnungen und -spezifikationen der Kunden bildet.



   Technischer Parameter



NEIN   Technische Spezifikationen Anmerkung
1 Hydraulisches Decoiler Decoiler-Art Hydraulisches decoiler
Gewichtskapazität von decoiler 7 Tonne
Elektrische freigebende Spule, hydraulische Erweiterung, Spannung
Leistungsstärke 5.5KW
Hydrauliksystemenergie 4.0KW
2 7 Rollen-Nivelliergerät Planieren des Gerätes Einziehende Klemme mit 2 Rollen, Planieren mit 7 Rollen
Planieren des Rollendurchmessers ungefähr Φ 90 Millimeter
Planieren des Rollenmaterials hohe Qualität 40Cr
Wärmebehandlung des Planierens der Rolle Oberflächenhallo-frequenz löschen Behandlung
Planieren von Leistungsstärke 4.0KW
3 Servofütterungsmaschine Servoleistungsstärke 3.0KW
Um genau zu fordern ziehen Sie das Blatt in Stanzmaschine entsprechend dem Satzprogramm ein
4 Hydraulische vorlochende Maschine Lochmatrize Bewegungen Cr12, Prozess löschend
Lochmatrize Größe entsprechend Zeichnung
Lochende Energie 11KW
Lochen gesteuert durch PLC
5 Hauptrolle, die Maschine bildet Rohstoff GI oder Kohlenstoffstahl
Spulenstärke 1.0-2.5mm
Rollenstände ca. 18 Stationen
Art der Formung der Maschine Kettengetriebe
Rollenmaterial Stahl der hohen Qualität GCr15 und Rollenoberfläche mit hartem Chrom ≥ 0.05mm
Wellendurchmesser ¢80mm
Material der Welle mildernde Stahlbehandlung der hohen Qualität 40Cr (HB220-260)
Leistungsstärke 15 KILOWATT
Ausschnittart Hydrauluic-Ausschnitt
Hydraulische Kraft 15 KILOWATT
Formung von Geschwindigkeit über 0-15m/min
6 Hydraulischer Ausschnitt u. hydraulische Station Ausschnittart Hydraulischer Nach-Ausschnitt
Ausschnittblattmaterial Cr12Mov, löschen Behandlung, HRC58-62
Hydraulische Kraft 15 KILOWATT
Längenmessen Automatisches Kodiererlängenmessen
Toleranz der Länge +/-1.5mm für jedes StückEndprodukt
Kodierer OMRON-Marke
7 Elektrisches System PLC PANASONIC brennen ein
Inverter YASKAWA-Marke
Touch Screen PANASONICE
Operationsart Touch Screen u. Knopf
8 Hydraulische Station Hydraulische Station Berühmte chinesische Marke
9 Stütztabellen Tabellenart Einfache nonpower Art
Funktion Zu die fertigen gewölbten Platten stützen



   Hauptkomponenten



  • Hydraulisches Decoiler --------------------------------------------------------- 1 Einheit
  • Planieren des Gerätes ------------------------------------------------------------ 1 Einheit
  • Servofütterung -------------------------------------------------------------- 1 Einheit
  • Hydraulisches Vorlochen -------------------------------------------------- 1 Einheit
  • Hauptrolle, die Maschine bildet ---------------------------------------------- 1 Einheit
  • Hydraulischer Ausschnitt ------------------------------------------------------------1 Einheit
  • Elektrische Kontrollorgane PLC -------------------------------------------- 1 Einheit
  • Hydraulische Stationen ---------------------------------------------------------- 1 Einheit
  • Lassen Sie heraus Tabelle laufen --------------------------------------------------------------- 1 Einheit



   Kabel-Behälter-Profil-Zeichnung



Hochgeschwindigkeitskabel-Behälter-Rolle, die Maschine mit 18 Schritt-Formstationen bildet 0





   Funktions-Flussdiagramm



Decoiling --- Führen u. Planieren --- Lochen --- Rollenformung --- Hydraulischer Ausschnitt --- Durchbruch-Tabelle



Hochgeschwindigkeitskabel-Behälter-Rolle, die Maschine mit 18 Schritt-Formstationen bildet 1



   Anwendungen



Kabelbehälter, Kabelleiter, Kabelprofil, Behälterprofil



   Wettbewerbsvorteile



  • Hohe Qualität
  • Zuverlässig
  • Dauerhaft
  • Angemessener Preis
  • Gut nach Service
  • 1-jährige Garantie
  • Mehr als 10 Jahre Erfahrungs-

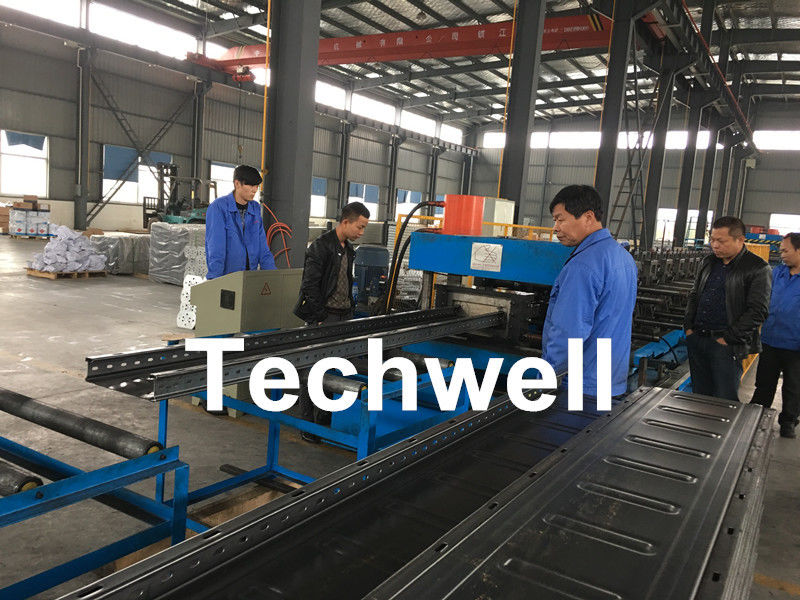

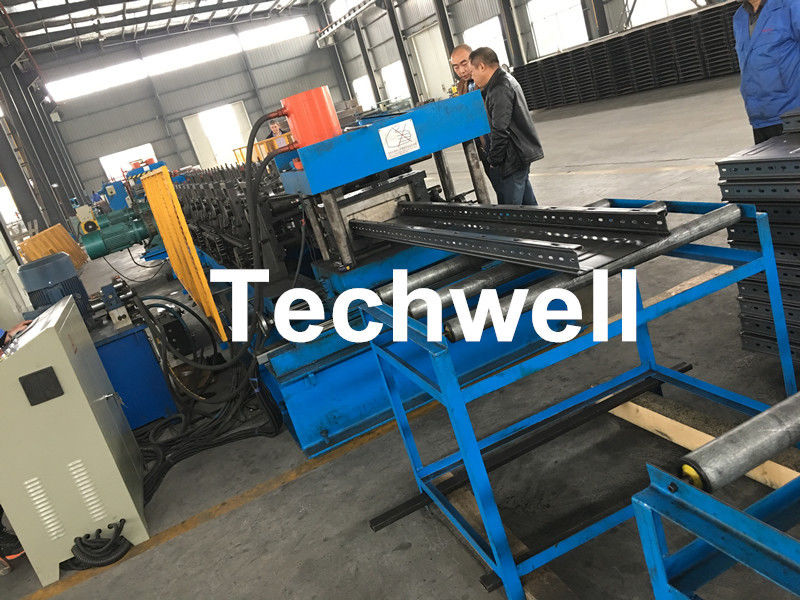

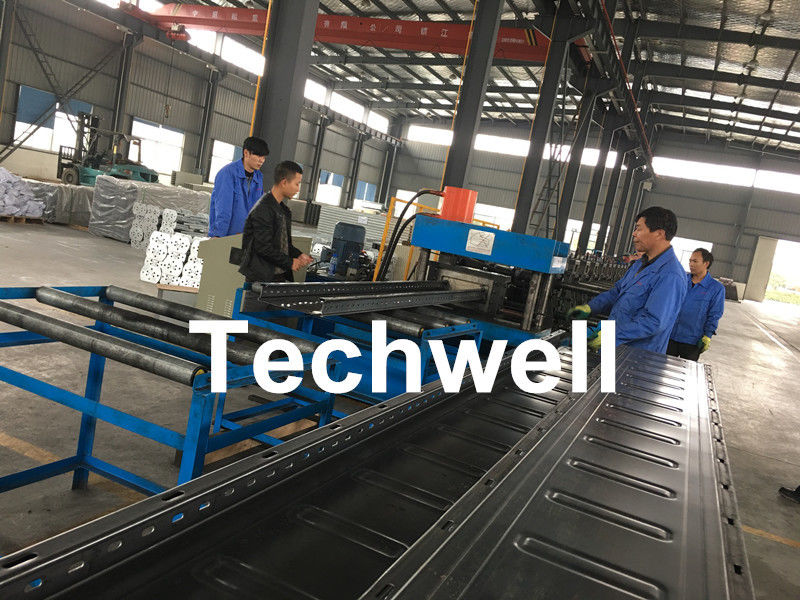

   Mehr Maschinen-Bilder
