Hydraulischer vor- lochender Leiter-Kabel-Behälter, der Maschine 0-15m/min herstellt

Herkunftsort China
Markenname TECHWELL
Zertifizierung CE, ISO
Modellnummer TW-CBT300
Min Bestellmenge 1 Satz
Preis Contact us
Verpackung Informationen bloßes Paket
Lieferzeit 60-80 Werktage
Zahlungsbedingungen 40% T/T im Voraus, 60% T/T vor Versand
Versorgungsmaterial-Fähigkeit 10 Sätze

Treten Sie mit mir für freie Proben und Kupons in Verbindung.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skypen: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Materielle Stärke 1.5-2.5mm Hydraulische Kraft 15KW
Fütterungsart Servofütterung Planieren des Gerätes 7 Rollen-Planieren
Formung der materiellen Art GI oder Kohlenstoffstahl Lochen Hydraulisches Vorlochen
Markieren

Kabel-Tray-bildende Maschine

,

Kabel-Behälter

Hinterlass eine Nachricht
Produkt-Beschreibung

Leiter-Kabel-Behälter, der Maschine für 0-15m/min bildet Geschwindigkeit mit Streckgrenze 300mpa herstellt



   Technische hauptsächlichspezifikationen



1). 7 Tonne hydraulisches Decoiler



1. Maschinenrahmen: Schweißensstruktur mit Schuss lastingtreatment

2. Beschreibung: Setzen Sie die Spule zum Dorn, der Hydrozylinder festzieht die Spule.

3. Stellen Sie die Maschine, der Motor fährt den Dorn zuerst an, dann wird das Stahlblech dem Planieren freigegeben

4. Elektrische freigebende Spule, hydraulische Erweiterung, Spannung

5. Identifikation: 508mm, 610mm

6. Gewichtskapazität: 7 Tonne

7. Leistungsstärke: 5.5KW

8. Hydrauliksystemenergie: 3.0KW



2). Planieren des Gerätes



1. Einziehende Klemme mit 2 Rollen, Planieren mit 7 Rollen

2. Planieren des Rollendurchmessers: ungefähr Φ 90Millimeter

3. Planieren des Rollenmaterials: hohe Qualität 40Cr

4. Wärmebehandlung des Planierens der Rolle: Oberflächenhallo-frequenz löschen Behandlung

5. Planieren von Leistungsstärke: 4 KILOWATT



3). Servofütterungsmaschine



1. Servoleistungsstärke: 3KW

2. Servobewegungsmarke: YASKAWA (JAPAN)

3. Um genau zu fordern ziehen Sie das Blatt in Stanzmaschine entsprechend dem Satzprogramm ein



4). Hydraulische vorlochende Maschine



1. Lochmatrize: Bewegungen Cr12, Prozess löschend

2. Lochmatrize Größe: entsprechend Zeichnung

3. Lochende Energie: 15KW

4. Lochen gesteuert durch PLC



5). Zugseil-Behälter-Rolle, die Maschine bildet



1. Formung der materiellen Stärke: 1.0-2.5mm

2. Formung der materiellen Art: GI oder Kohlenstoffstahl

3. Maschinen-Rahmen: Stahl der hohen Qualität, der geschweißt wird und Behandlung gemildert ist

4. Wellen-Material: mildernde Stahlbehandlung der hohen Qualität 40Cr (HB220-260)

5. Wellen-Durchmesser: Φ 70mm

6. Rollen-Material: Stahl der hohen Qualität GCr15 und Rollenoberfläche mit hartem Chrom ≥ 0.05mm

7. Formstation: ≈ 18 Stationen

8. Formung von Geschwindigkeit: 0-15m/min ausschließlich der Lochen/Ausschnittzeit

9. Formung des Motors: ≈15KW

10. Größenanpassung: Anpassung der elektrischen Leistung

11. Laufwerksart: Ketten-Antrieb



6). Hydraulischer Ausschnitt u. hydraulische Station



Art 1.Cutting: Hydraulischer Nach-Ausschnitt nach der Rollenformung,

2. Beim Schnitt, Maschinenhalt

3. Ausschnittblattmaterial: Cr12Mov, löschen Behandlung, HRC58-62

4. Hydraulische Stations-Kraft: 15KILOWATT



7). Plc-Kontrollsystem



1. Nimmt PLC-Steuerungstechnik, Frequenz justieren Geschwindigkeitstechnologie, verwirklichen die automatische Produktion an.

2. Stellen Sie guten Mann- und Maschinenschirm zur Verfügung, der die Reihen, die Plattenlänge und die Quantität einstellen kann.

3. Operationsart: Touch Screen + Knopf

4. Unter Verwendung des Kodierers, zum der Zahl und des Messens der Länge zu berechnen

5. Elektrische Steuerung: Plc-Frequenzkontrollsystem mit Touch Screen

6. PLC: PANASONIC brennen ein

7. Kodierer: OMRON-Marke

8. Größe von PLC-Kontrollorganen: 700mm (L) x 1000mm (H) x 300mm (W)



8). Durchbruch-Tabelle



1. Sie wird verwendet, um die fertigen Platten zu stützen

2. Die Tabelle, die wir liefern, ist mit Länge von 2000mm, es kann Platten mit 10000mm an der Normalbedingung stützen 1-teilig

3. Der Rahmen des Anhängers wird durch Vierkantstahl geschweißt

4. Einfache Nichtenergietabellenart



   Funktions-Flussdiagramm



Decoiling --- Führen u. Planieren --- Lochen --- Rollenformung --- Hydraulischer Ausschnitt --- Durchbruch-Tabelle

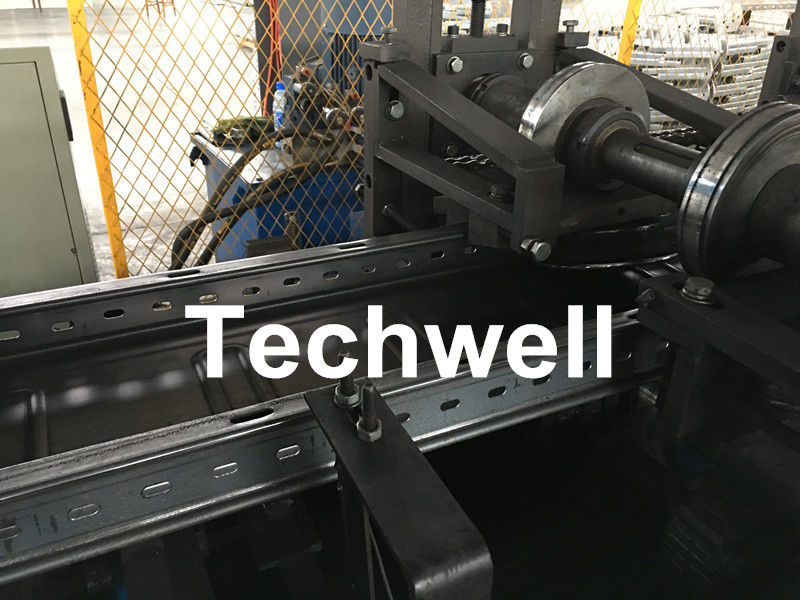

Hydraulischer vor- lochender Leiter-Kabel-Behälter, der Maschine 0-15m/min herstellt 0



   Hauptkomponenten



Komponenten der Kabel-Behälter-Rolle, die Maschine bildet Quantität
7 Tonne hydraulisches Uncoiler 1 Einheit
7 Rollen-Planieren 1 Einheit
Servofütterung 1 Einheit
Hydraulisches Lochen 1 Einheit
Hauptrolle, die Maschine bildet 1 Einheit
Hydraulischer Ausschnitt 1 Einheit
Elektrische Kontrollorgane PLC 1 Einheit
Hydraulische Stationen 1 Einheit
Lassen Sie heraus Tabellen laufen 1 Einheit



   Fertige Kabel-Behälter-Produkte

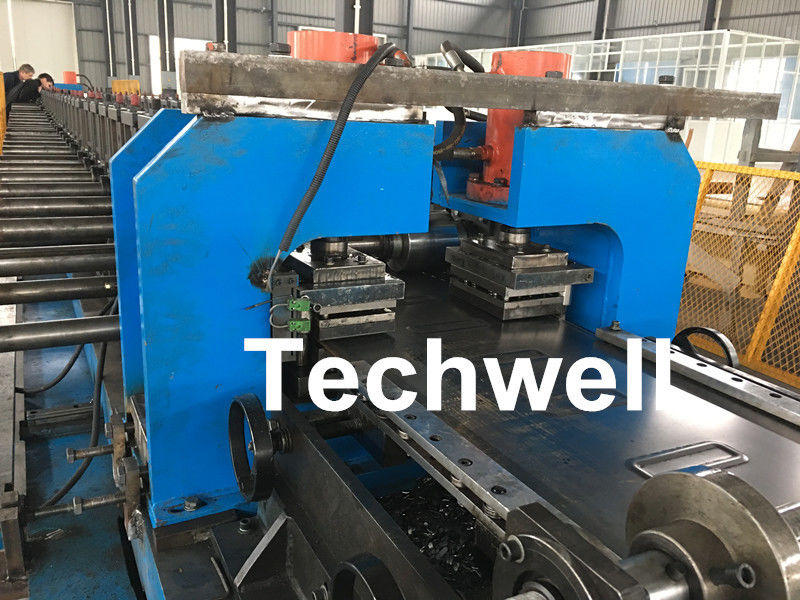

Hydraulischer vor- lochender Leiter-Kabel-Behälter, der Maschine 0-15m/min herstellt 1



   Applicatons



Kabelbehälter, Kabelleiter, Kabelprofil, Behälterprofil



   Maschinen-Bilder

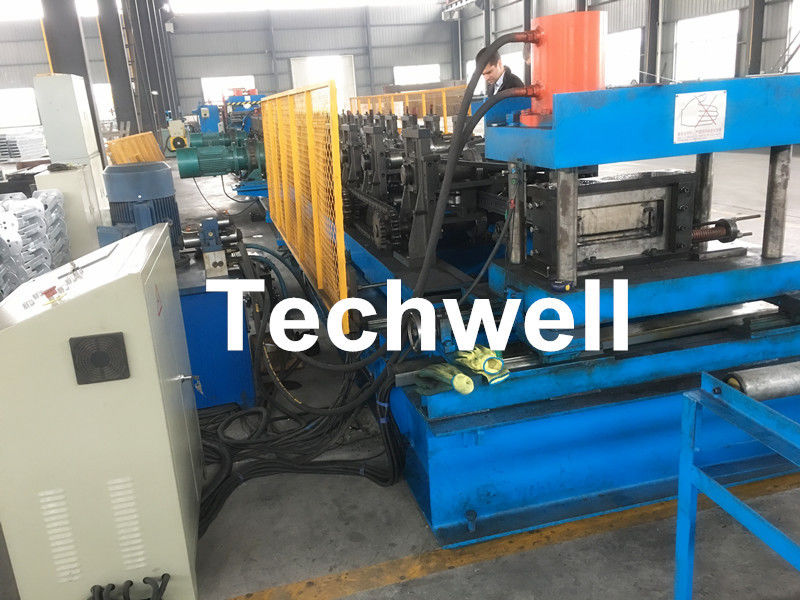

Hydraulischer vor- lochender Leiter-Kabel-Behälter, der Maschine 0-15m/min herstellt 2
