Produktdetails:

Herkunftsort: China
Markenname: TECHWELL
Zertifizierung: CE
Modellnummer: TW-C600

Zahlung und Versand AGB:

Min Bestellmenge: 1 Satz
Preis: Contact Us
Verpackung Informationen: Standardverpackung
Lieferzeit: 55-65 Werktage
Zahlungsbedingungen: 40% T/T im Voraus, 60% T/T vor Versand
Versorgungsmaterial-Fähigkeit: 20 Sätze
Contact Now
Ausführliche Produkt-Beschreibung
Materielle Stärke: 1.5-3.0mm Formstationen: ungefähr 16 Stationen
Kalibrierungs-Station: ungefähr 2 Stationen Netzspannung: 15KW
SPS: PANASONIC brennen ein Kodierer: OMRON-Marke

Kohlenstoffstahl, galvanisierter Abschnitt der Spulen-C/Kanal Rolle, die Maschine mit 1.5-3.0mm Stärke bildet

   Zusammenfassung von c-Abschnitt/von Kanal-Rolle ehemalig



 1). Diese c-Purlinrolle, die Maschine bildet, nimmt Spulenproduktionsmaterial an, um c-Profile durch 5 Tonne manuelles decoiler, die Klemme zu bilden, die einzieht und planiert Rollen, Stanzeinheit, die vore-schneidend, Hauptrolle, die Teil darstellen, hydraulische Station, PLC-Kontrollsystem und Nicht-Energieart Stütztabelle.


 2). Die ganze Maschine nimmt PLC-Steuerung, Wechselstrom-Geschwindigkeitsregelung durch Frequenzumrichtertechnologie an, um ununterbrochene Selbstproduktion zu verwirklichen, die das Beste wünschte Maschinerie in der Stahlkonstruktion ist und Metall die Formung von Maschinerieindustrie kaltwalzen.


 3). Formung von Geschwindigkeit: über 0-15m/min (ausschließlich des Lochens u. des Schnitts von Zeit)



   Hauptspezifikationen von c-Abschnitt/von Kanal-Rolle, die Maschine bilden

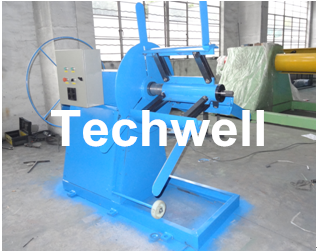

 1). 5Ton Handbuch Decoiler

  1. Maschinenrahmen: Schweißensstruktur mit dauerhafter Behandlung des Schusses
  2. Komponenten: Basis, Bremsgerät, die innere Lochunterstützung, erweiternd/ziehen Gerät fest
  3. Gewichtskapazität von decoiler: Maximum 5Ton.
  4. max. Spulenbreite: 500mm
  5. innerer Durchmesser der Spule: 400-530mm
  6. Außendurchmesser der Spule: Maximum 1500mm

Kohlenstoffstahl, galvanisierter Abschnitt der Spulen-C/Kanal Rolle, die Maschine mit 1.5-3.0mm Stärke bildet


 2). Klemme, die Gerät einzieht u. planiert

  1. Fütterung mit 2 Rollen Klemm
  2. Planieren mit 7 Rollen (Rollen des Oberleders 3, niedriger 4 Rollen)
  3. Planieren des Rollendurchmessers: ungefähr Φ 90mm
  4. Planieren des Rollenmaterials: hohe Qualität 40Cr
  5. Wärmebehandlung des Planierens der Rolle: Oberflächenhallo-frequenz löschen Behandlung
  6. Leistungsstärke: über 4KW
  7. Der Zweck dieser Einheit ist, die Blechtafel in die Rolle zu führen, die Maschine und der Blechtafel in der richtigen Position mit der Rolle sich zu vergewissern bildet, die System bildet.
  8. Er kann gelassen werden und justierte nach rechts die Schraube. Auch die linke und rechte Justage kann unabhängiger Betrieb sein.

Kohlenstoffstahl, galvanisierter Abschnitt der Spulen-C/Kanal Rolle, die Maschine mit 1.5-3.0mm Stärke bildet


 3). Hydraulisches lochendes Gerät

  1. Punchign-Art: Hydraulische lochende Art
  2. lochende Formgröße: entsprechend Zeichnung
  3. hydraulische Kraft: 5.5KW

Kohlenstoffstahl, galvanisierter Abschnitt der Spulen-C/Kanal Rolle, die Maschine mit 1.5-3.0mm Stärke bildet

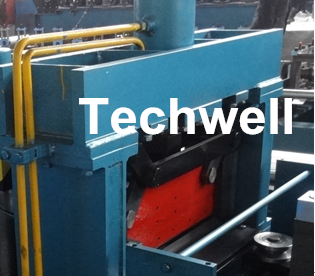

 4). Hydraulisches vores-schneidend Gerät

  1. Schnitt der Art: Hydraulische flache Ausschnittart, vor der Rolle, die nachdem dem Lochen sich bildet
  2. Material des Blattes: Cr12Mov mit Wärmebehandlung (HRC58-62)
  3. Längenmessen: Automatische messende Kodiererlänge, Marke: Omron
  4. Toleranz der Länge: +/-1.5mm
  5. Kein Abfall beim Schnitt
  6. Und kein Bedarf, Schneideisen zu ändern

Kohlenstoffstahl, galvanisierter Abschnitt der Spulen-C/Kanal Rolle, die Maschine mit 1.5-3.0mm Stärke bildet

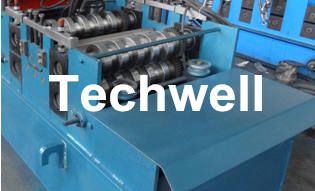

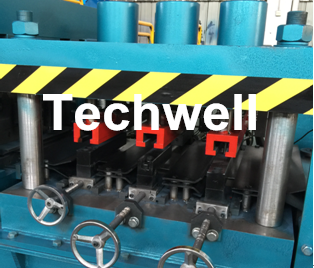

 5). Hauptrolle, die Teil darstellt

  1. Formung der materiellen Stärke: 1.5-3.0mm
  2. Formung der materiellen Art: Flussstahl. GI
  3. Maschinenrahmen: Stahl der hohen Qualität, der geschweißt wird und Behandlung gemildert ist
  4. Formung des Motors: über 15KW
  5. Laufwerksart: Ketten-Antrieb
  6. Wellenmaterial: Stahl der hohen Qualität 45#
  7. Wellendurchmesser: Φ 80mm
  8. Rollen-Material: Stahl der hohen Qualität GCr15 (HRC58-62) und Rollenoberfläche mit hartem Chrom ≥ 0.05mm
  9. Formung von Geschwindigkeit: über 0-15m/min (ausschließlich der Ausschnittzeit)
  10. Formstation: ≈ 16 Stationen
  11. Kalibrierungsstation: ≈ 2 Stationen
  12. Der Abstand zwischen oberen Rollen und unteren Rollen kann durch Schraube entsprechend unterschiedlichem Stärkeblatt justiert werden

Kohlenstoffstahl, galvanisierter Abschnitt der Spulen-C/Kanal Rolle, die Maschine mit 1.5-3.0mm Stärke bildet

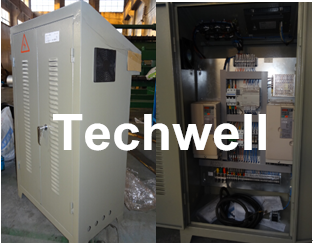

 6). Elektrisches Kontrollsystem

  1. nimmt PLC-Steuerungstechnik, Frequenz justieren Geschwindigkeitstechnologie, verwirklichen die automatische Produktion an.
  2. stellen Sie guten Mann- und Maschinenschirm zur Verfügung, der die Reihen, die Plattenlänge und die Quantität einstellen kann.
  3. Operationsart: Touch Screen + Knopf
  4. Unter Verwendung des Kodierers, zum der Zahl und des Messens der Länge zu berechnen
  5. elektrische Steuerung: Plc-Frequenzkontrollsystem mit Touch Screen
  6. PLC: PANASONIC brennen ein
  7. Kodierer: OMRON-Marke
  8. Größe von PLC-Kontrollorganen: 700mm (L) x 1000mm (H) x 300mm (W)

Kohlenstoffstahl, galvanisierter Abschnitt der Spulen-C/Kanal Rolle, die Maschine mit 1.5-3.0mm Stärke bildet


 7). Durchbruch-Tabelle

  1. Sie wird verwendet, um die fertigen Platten zu stützen
  Tabelle 2.The, die wir liefern, ist 2 Stücke mit Länge von 2000mm, es kann Platten mit 10000mm an der Normalbedingung stützen
  3. Der Rahmen des Anhängers wird durch Vierkantstahl geschweißt
  4. einfache Nichtenergietabellenart

Kohlenstoffstahl, galvanisierter Abschnitt der Spulen-C/Kanal Rolle, die Maschine mit 1.5-3.0mm Stärke bildet



   Funktions-Fluss

Decoiler ---- Klemmfütterung --- Planieren --- Hydraulisches Lochen --- Vor-schneidend --- Hauptrollenformung ---

Kalibriereinrichtung --- Stütztabelle

Kohlenstoffstahl, galvanisierter Abschnitt der Spulen-C/Kanal Rolle, die Maschine mit 1.5-3.0mm Stärke bildet


   Bezugsprofil-Zeichnung

Kohlenstoffstahl, galvanisierter Abschnitt der Spulen-C/Kanal Rolle, die Maschine mit 1.5-3.0mm Stärke bildet

Kohlenstoffstahl, galvanisierter Abschnitt der Spulen-C/Kanal Rolle, die Maschine mit 1.5-3.0mm Stärke bildet


   Mehr Maschinen-Bilder

Kohlenstoffstahl, galvanisierter Abschnitt der Spulen-C/Kanal Rolle, die Maschine mit 1.5-3.0mm Stärke bildet
