Führungsschiene-Rolle nach Maß, die Maschine für die Herstellung von gleitenden System-Geräten mit dem hydraulischen Lochen bildet

China Führungsschiene-Rolle nach Maß, die Maschine für die Herstellung von gleitenden System-Geräten mit dem hydraulischen Lochen bildet fournisseur
Führungsschiene-Rolle nach Maß, die Maschine für die Herstellung von gleitenden System-Geräten mit dem hydraulischen Lochen bildet fournisseur Führungsschiene-Rolle nach Maß, die Maschine für die Herstellung von gleitenden System-Geräten mit dem hydraulischen Lochen bildet fournisseur Führungsschiene-Rolle nach Maß, die Maschine für die Herstellung von gleitenden System-Geräten mit dem hydraulischen Lochen bildet fournisseur Führungsschiene-Rolle nach Maß, die Maschine für die Herstellung von gleitenden System-Geräten mit dem hydraulischen Lochen bildet fournisseur

Großes Bild :  Führungsschiene-Rolle nach Maß, die Maschine für die Herstellung von gleitenden System-Geräten mit dem hydraulischen Lochen bildet

Produktdetails:

Herkunftsort: China
Markenname: TECHWELL
Zertifizierung: CE
Modellnummer: TW-GDA008

Zahlung und Versand AGB:

Min Bestellmenge: 1 Satz
Preis: Contact Us
Verpackung Informationen: Standardverpackung
Lieferzeit: 55-65 Werktage
Zahlungsbedingungen: 40% T/T im Voraus, 60% T/T vor Versand
Versorgungsmaterial-Fähigkeit: 20 Sätze
Contact Now
Ausführliche Produkt-Beschreibung
Kodierer: OMRON-Marke Schneiden: Kreissägeausschnitt
Elektrische Kontrollorgane: Plc-Frequenzsteuerung Materielle Stärke: 1.5-3.0mm
Formung von Geschwindigkeit: 0-15m/min Arbeitsplätze: ungefähr 16 Stationen

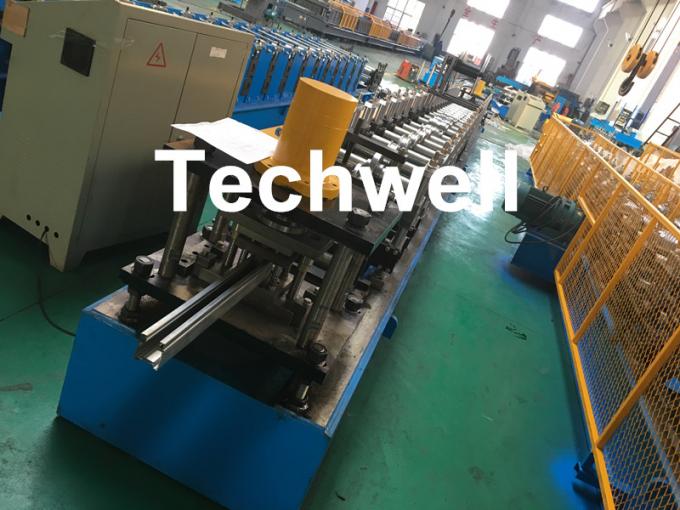

Führungsschiene-Rolle nach Maß, die Maschine für die Herstellung von gleitenden System-Geräten mit dem hydraulischen Lochen bildet

   Hauptspezifikationen der Führungsschiene-Rolle Maschine bildend

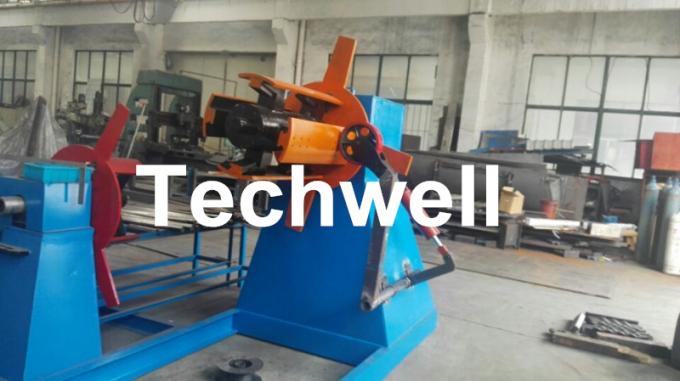

 1). 3Ton Handbuch Decoiler

  1. Decoiler-Art: Manuelle Art decoiler
  2. Gewichtskapazität von decoiler: 3Ton
  3. manuelle Erweiterung
  4. passives Abwickelen
  5. IDENTIFIKATION: 508mm, 610mm

Führungsschiene-Rolle nach Maß, die Maschine für die Herstellung von gleitenden System-Geräten mit dem hydraulischen Lochen bildet


 2). Fütterung u. Gerät planierend

  1. Funktion: Sie wird verwendet, um den Kopf der Spule freizugeben und in die Formungsmaschine einzuziehen und macht die Spule gerade und flach, nachdem man decoiling.

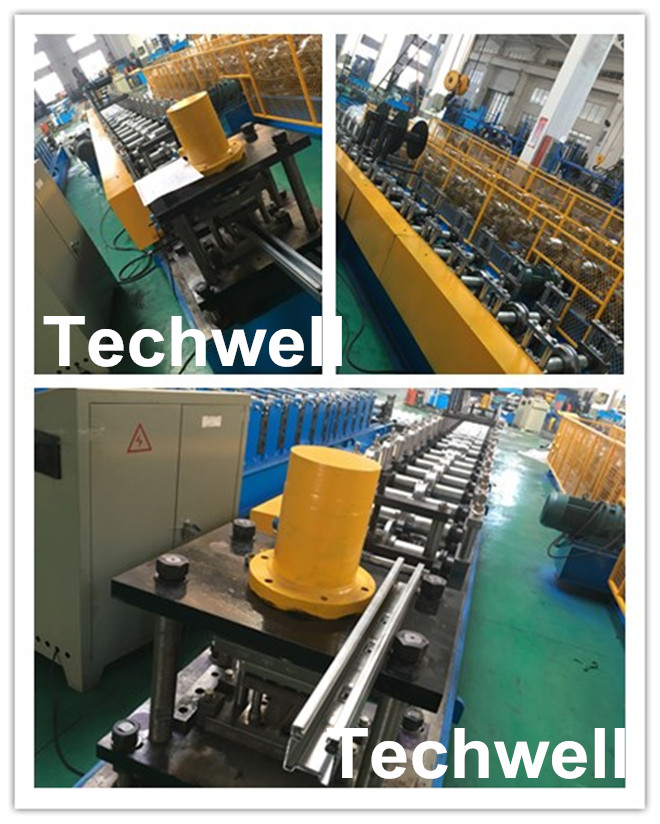

 3). Führungsschiene-Rolle, die Maschine bildet

  1. materielle Stärke: 1.5-3.0mm
  2. Formung der materiellen Art: Galvanisierter Stahl, PPGI
  3. Formung der Rahmenkonstruktion: Leitende Spalte + Diablöcke
  4. Wellen-Durchmesser: 80mm
  5. Material der Welle: Stahl der hohen Qualität 45# mit Wärmebehandlung
  6. Rollen-Material: Hohe Qualität GCr15, vorbildlicher Stahl, ganz behandelt mit genauen Maschinen CNC, HRC50-54
  7. Formstationen: Ungefähr 16 Stationen (hängen Sie vom abschließenden Entwurf) ab
  8. Formung von Geschwindigkeit: 0-15m/min
  9. Formung des Motors: 11KW
  10. Getriebe: Ketten-Antrieb

Führungsschiene-Rolle nach Maß, die Maschine für die Herstellung von gleitenden System-Geräten mit dem hydraulischen Lochen bildet

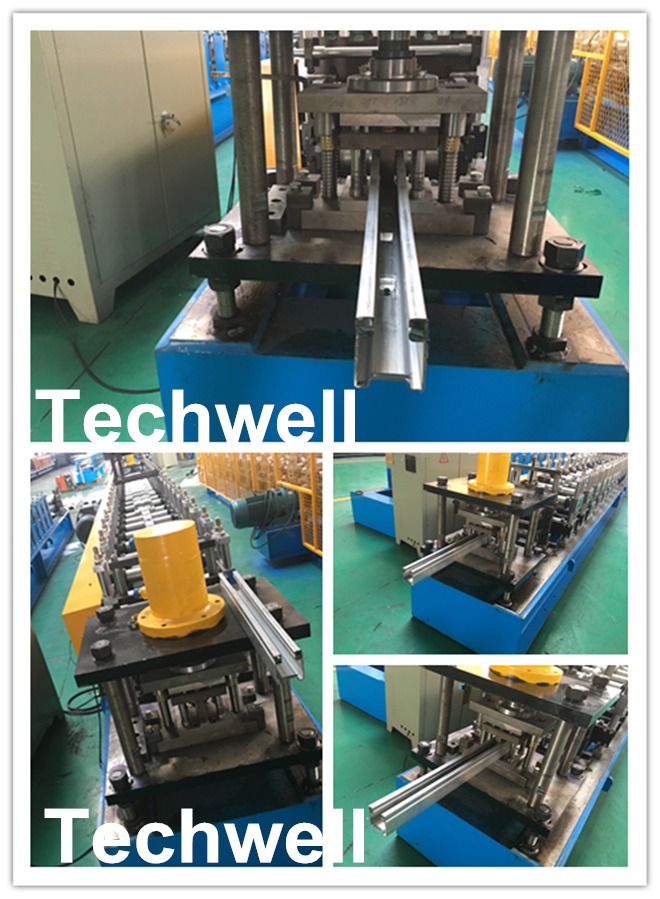

 4). Lochendes Gerät

  1. lochende Art: Hydraulisches Lochen
  2. lochende Form-Größe: Entsprechend Zeichnung
  3. hydraulische Kraft: 5.5KW


 5). Schneidvorrichtung

  1. Schnitt der Art: Kreissägeausschnitt
  2. Schneideisen-Material: Cr12Mov
  3. Schnitt von Toleranz: +/-1.5mm


 6). Plc-Kontrollsystem

  1. nimmt PLC-Steuerungstechnik, Frequenz justieren Geschwindigkeitstechnologie, verwirklichen die automatische Produktion an.
  2. stellen Sie guten Mann- und Maschinenschirm zur Verfügung, der die Reihen, die Plattenlänge und die Quantität einstellen kann.
  3. Operationsart: Touch Screen + Knopf
  4. Unter Verwendung des Kodierers, zum der Zahl und des Messens der Länge zu berechnen
  5. elektrische Steuerung: Plc-Frequenzkontrollsystem mit Touch Screen
  6. PLC: PANASONIC brennen ein
  7. Kodierer: OMRON-Marke
  8. Größe von PLC-Kontrollorganen: 700mm (L) x 1000mm (H) x 300mm (W)


 7). Durchbruch-Tabelle

  1. Sie wird verwendet, um die fertigen Platten zu stützen
  2. Die Tabelle, die wir liefern, ist 2 Stücke mit Länge von 2000mm, es kann Platten mit 10000mm an der Normalbedingung stützen
  3. Der Rahmen des Anhängers wird durch Vierkantstahl geschweißt
  4. einfache Nichtenergietabellenart



   Bezugsprofil-Zeichnungen


Führungsschiene-Rolle nach Maß, die Maschine für die Herstellung von gleitenden System-Geräten mit dem hydraulischen Lochen bildet
Führungsschiene-Rolle nach Maß, die Maschine für die Herstellung von gleitenden System-Geräten mit dem hydraulischen Lochen bildet
Führungsschiene-Rolle nach Maß, die Maschine für die Herstellung von gleitenden System-Geräten mit dem hydraulischen Lochen bildet



   Hauptkomponenten


Decoiler/Uncoiler 1 Einheit
Fütterung u. Planieren 1Unit
Hauptrollenformung 1 Einheit
Lochendes Gerät 1Unit
Schnitt 1Unit
Hydraulische Station 1 Einheit
Elektrische Kontrollorgane PLC 1 Einheit
Setzen Sie heraus Tabellen 1 Einheit

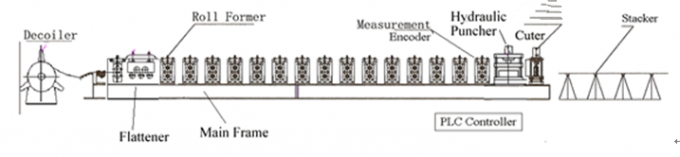

   Funktions-Fluss

Decoiler --- Fütterung und Planieren --- Hauptrollenformung --- Hydraulisches Lochen --- Schnitt-zu-lang ---
Lassen Sie heraus Tabelle laufen

Führungsschiene-Rolle nach Maß, die Maschine für die Herstellung von gleitenden System-Geräten mit dem hydraulischen Lochen bildet


   Anwendungen

Aufzugsführungsschiene, Türrahmenführungsschiene, Vorhangbahn, Fensterladentür-Lattenführer

   Wettbewerbsvorteile


  • Hohe Qualität
  • Angemessener Preis
  • Gut nach Service
  • 1-jährige Garantie
  • Mehr als 10 Jahre Erfahrungs-


   Mehr Maschinen-Bilder

Führungsschiene-Rolle nach Maß, die Maschine für die Herstellung von gleitenden System-Geräten mit dem hydraulischen Lochen bildet
Führungsschiene-Rolle nach Maß, die Maschine für die Herstellung von gleitenden System-Geräten mit dem hydraulischen Lochen bildet
