Art durchlöcherte Kabel-Behälter-Rolle der Leiter-CT-600, die Maschine, Kabel-Behälter-Fertigungsstraße bildet

Herkunftsort China
Markenname TECHWELL
Zertifizierung CE, ISO
Modellnummer CT-300-600X90
Min Bestellmenge 1 Satz
Verpackung Informationen bloßes Paket
Lieferzeit 60-80 Werktage

Treten Sie mit mir für freie Proben und Kupons in Verbindung.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skypen: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Materielle Stärke 1.5-2.5mm Profil-Modell Kabel-Behälter CT200-600
Formstation 18 Netzspannung 15KW
Hydraulische Kraft 15KW Rollen-Material Stahl Gcr15
Markieren

Kabel-Tray-bildende Maschine

,

Kabel-Behälter

Hinterlass eine Nachricht
Produkt-Beschreibung

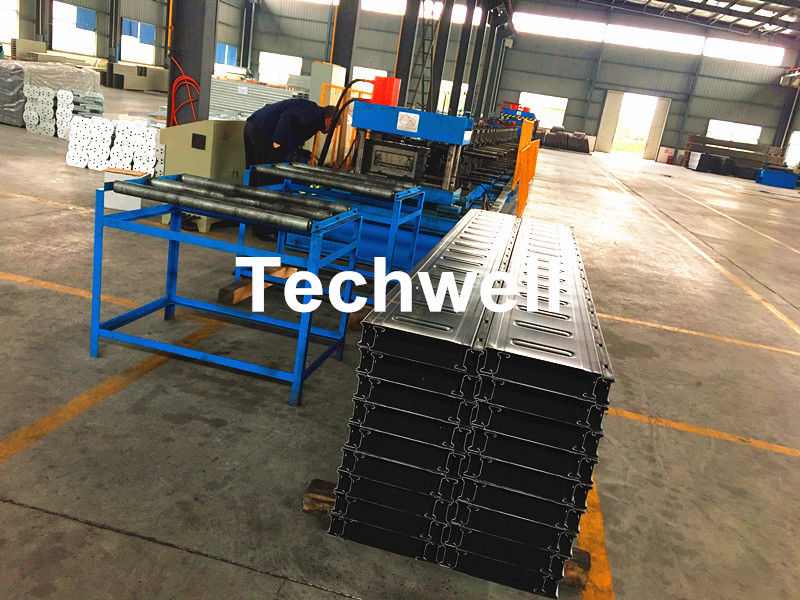

Art durchlöcherte Kabel-Behälter-Rolle der Leiter-CT600, die Maschine, Kabel-Behälter-Fertigungsstraße bildet

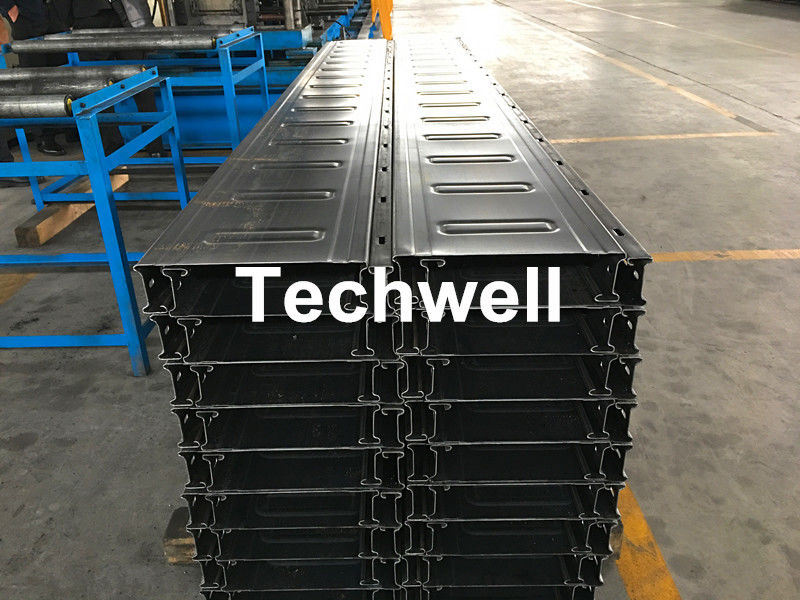

   A). Kabel-Behälter-Werkstück-Zeichnung



Art durchlöcherte Kabel-Behälter-Rolle der Leiter-CT-600, die Maschine, Kabel-Behälter-Fertigungsstraße bildet 0

Art durchlöcherte Kabel-Behälter-Rolle der Leiter-CT-600, die Maschine, Kabel-Behälter-Fertigungsstraße bildet 1



   B). Plan des Kabel-Behälters Maschine bildend



Art durchlöcherte Kabel-Behälter-Rolle der Leiter-CT-600, die Maschine, Kabel-Behälter-Fertigungsstraße bildet 2



   C). Hauptspezifikationen





   1).  7 Tonne hydraulisches Uncoiler

  1. Maschinenrahmen: Schweißensstruktur mit Schuss lastingtreatment

  2. Beschreibung: Setzen Sie die Spule zum Dorn, der Hydrozylinder festzieht die Spule.

  3. Stellen Sie die Maschine, der Motor fährt den Dorn zuerst an, dann wird das Stahlblech dem Planieren freigegeben

  4. Elektrische freigebende Spule, hydraulische Erweiterung, Spannung

  5. Gewichtskapazität: 7 Tonne

  6. Identifikation: 508mm

  7. Leistungsstärke: 5,5KILOWATT

  8. Hydrauliksystem-Energie: 4KILOWATT

Art durchlöcherte Kabel-Behälter-Rolle der Leiter-CT-600, die Maschine, Kabel-Behälter-Fertigungsstraße bildet 3



  2). 7 Rollen-Nivelliergerät

  1. Einziehende Klemme mit 2 Rollen, Planieren mit 7 Rollen
  2. Planieren des Rollendurchmessers: ungefähr Φ 90Millimeter
  3. Planieren des Rollenmaterials: hohe Qualität 40Cr
  4. Wärmebehandlung des Planierens der Rolle: Oberflächenhallo-frequenz löschen Behandlung
  5. Planieren von Leistungsstärke: 4KILOWATT

Art durchlöcherte Kabel-Behälter-Rolle der Leiter-CT-600, die Maschine, Kabel-Behälter-Fertigungsstraße bildet 4



  3). Servofütterungsmaschine

  1.   Servoleistungsstärke: 3KW
  2.   Servobewegungsmarke: YASKAWA (JAPAN)
  3.   Um genau zu fordern ziehen Sie das Blatt in Stanzmaschine entsprechend dem Satzprogramm ein

Art durchlöcherte Kabel-Behälter-Rolle der Leiter-CT-600, die Maschine, Kabel-Behälter-Fertigungsstraße bildet 5

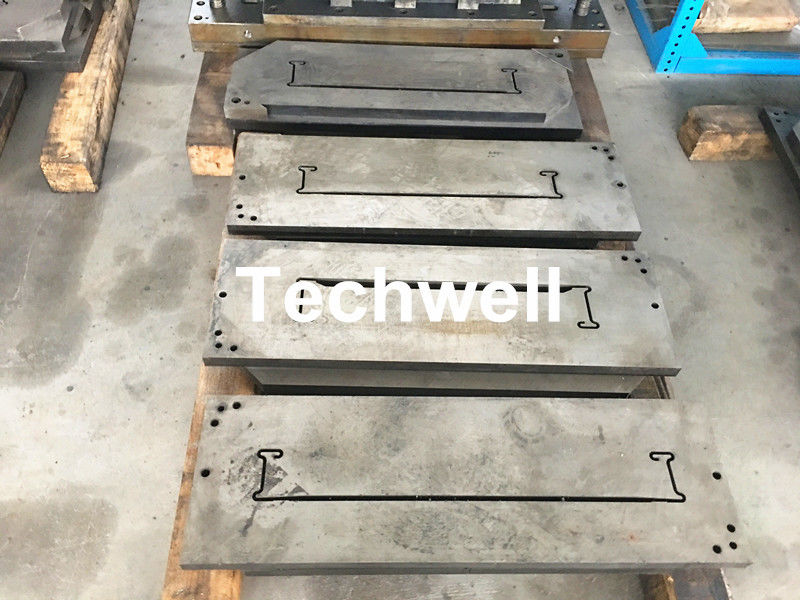

  4). Hydraulische vorlochende Maschine

  1. Lochmatrize: Bewegungen Cr12, Prozess löschend
  2. Lochmatrize Größe: entsprechend Zeichnung
  3. Lochende Energie: 15KW
  4. Lochen gesteuert durch PLC

Art durchlöcherte Kabel-Behälter-Rolle der Leiter-CT-600, die Maschine, Kabel-Behälter-Fertigungsstraße bildet 6



  5). Zugseil-Behälter-Rolle, die Maschine bildet

  1. Formung der materiellen Stärke: 1.5-2.5mm
  2. Formung der materiellen Art: GI oder Kohlenstoffstahl
  3. Maschinen-Rahmen: Stahl der hohen Qualität, der geschweißt wird und Behandlung gemildert ist
  4. Wellen-Material: mildernde Stahlbehandlung der hohen Qualität 40Cr (HB220-260)
  5. Wellen-Durchmesser: Φ 65mm
  6. Tragen: HRB-Lager (oberste chinesische Marke)
  7. Rollen-Material: Stahl der hohen Qualität GCr15 und Rollenoberfläche mit hartem Chrom ≥ 0.05mm
  8. Formstation: ≈ 18 Stationen
  9. Formung von Geschwindigkeit: 0-15m/min ausschließlich der Lochen/Ausschnittzeit
  10. Formung des Motors: ≈15KW
  11. Justierbares ≈1.5KW Motorder Breite
  12. Größenanpassung: Anpassung der elektrischen Leistung
  13. Laufwerksart: Ketten-Antrieb

Art durchlöcherte Kabel-Behälter-Rolle der Leiter-CT-600, die Maschine, Kabel-Behälter-Fertigungsstraße bildet 7



  6). Hydraulischer Ausschnitt u. hydraulische Station

  1. Ausschnittart: Hydraulischer Nach-Ausschnitt nach der Rollenformung,
  2. Beim Schnitt, Maschinenhalt
  3. Ausschnittblattmaterial: Cr12Mov, löschen Behandlung, HRC58-62
  4. Hydraulische Stations-Kraft: 15KILOWATT

Art durchlöcherte Kabel-Behälter-Rolle der Leiter-CT-600, die Maschine, Kabel-Behälter-Fertigungsstraße bildet 8



  7). Plc-Kontrollsystem

  1. Die gesamte Linie wird durch importierten PLC, LCD-Touch Screen Mensch-Maschine-Schnittstelle gesteuert. Leute wirken auf den PLC ein. Betreiber durch die Einstellung des Programms, um automatisch zu laufen (programmierbare Steuerung) um Prozess zu überwachen und zu steuern, um den Betreiber, um die Fertigungsstraße zu steuern und die Steuerparameter zu ändern und Echtzeitüberwachung von Ausrüstungsstatus, von Betriebsparametern und von Fehleranzeige zu erzielen. Digitale Einstellung der Werkstücklänge, Werkstücklänge justierbar. Echtzeitüberwachung des funktionierenden Status und der Fehleranzeige der Ausrüstung.
  2. Operation: manuell/automatisch. Es ist zur Wartung mit dem manuellen Modell bequem und es gibt Notausunterseite auf ihr.

Art durchlöcherte Kabel-Behälter-Rolle der Leiter-CT-600, die Maschine, Kabel-Behälter-Fertigungsstraße bildet 9



  8). Durchbruch-Tabelle

  1. Form: Stahlschweißensstruktur, NO-energieausgangsgestell
  2. Quantität: 1-teilig

Art durchlöcherte Kabel-Behälter-Rolle der Leiter-CT-600, die Maschine, Kabel-Behälter-Fertigungsstraße bildet 10



   D). Hauptkomponenten



 Komponenten der Kabel-Behälter-Rolle, die Maschine bildet                      Quantität
 7 Tonne hydraulisches Uncoiler                        1 Einheit
 7 Rollen-Planieren                        1 Einheit
 Servofütterung                        1 Einheit
 Hydraulisches Lochen                        1 Einheit
 Hauptrolle, die Maschine bildet                        1 Einheit
 Hydraulischer Ausschnitt                        1 Einheit
 Elektrische Kontrollorgane PLC                        1 Einheit
 Hydraulische Stationen                        1 Einheit
 Lassen Sie heraus Tabelle laufen                        1 Einheit
