Herkunftsort:
China
Markenname:
TECHWELL
Zertifizierung:
CE
Modellnummer:
TW-U100
Treten Sie mit uns in Verbindung
Kardanring-Getriebe-Antriebs-U-Profilstäbe walzen die Formung der Maschine für Stahlu-profilstäbe, u-Abschnitt, u-Profil kalt
Technische Spezifikationen des Ues-Profilstäbe walzen die Formung der Maschine kalt
Spulen-Material |
Stärke | 1.5-3.0mm |
Spulenbreite | Nach Maß | |
Streckgrenze | 250-350Mpa | |
Material | GI. Kohlenstoffstahl | |
Decoiler/Uncoiler | Spulen-Breite | Maximum 600mm |
Identifikation | 508-610mm | |
O.D | Maximum 1500mm | |
Einziehende u. planierende Klemme | Fütterungsrolle | 4 Rollen |
Planieren der Rolle | 7 Rollen (Oberledererreichen 3 Rollen, 4 Rollen) einen Tiefstand | |
Rolle, die Maschine bildet | Formstationen | 14 Stationen (hängen Sie von den Profilen) ab |
Rollenmaterial | GCr15 Stahl, HRC58-62 | |
Durchmesser der Welle | 80mm | |
Wellenmaterial | Stahl der hohen Qualität 45# | |
Laufwerksart | Kardanring-Getriebe-Antrieb | |
Formung von Geschwindigkeit | 0-15m/min | |
Netzspannung | 18.5KW | |
Schnitt | Ausschnittart | Hydraulischer Ausschnitt |
Ausschnittblatt | Cr12Mov, gelöscht | |
Ausschnitt-Toleranz | 10m+/-1.5mm | |
Kodierer | OMRON-Marke | |
Elektrische Steuerung | PLC | PANASONIC brennen oder nach Maß ein |
Inverter | YASKAWA-Marke oder nach Maß | |
Touch Screen | Magnetkardiogramm-Marke oder nach Maß | |
Operationsart | Touch Screen u. Knopf | |
Hydraulische Station | Hydraulische Station | Berühmte chinesische Marke |
Hydraulische Kraft | 7.5KW | |
Durchbruch-Tabelle | Tabellenart | Einfache nonpower Art |
Funktion | Zu die fertigen Platten stützen |
Flussdiagramm der U-Profilstäbe Purlin-Rolle, die Maschine bildet
Decoiler ---> Fedding u. Planieren ---> Rollenformung ---> Schnitt-zu-lang ---> Laufheraus Tabelle
Komponenten der U-Profilstäbe Purlin-Rolle, die Maschine bildet
Decoiler/Uncoiler | 1 Einheit |
Einziehende u. planierende Klemme | 1 Einheit |
Hauptrolle, die Maschine bildet | 1 Einheit |
Schnitt zur Länge | 1 Einheit |
Hydraulische Station | 1 Einheit |
Plc-Rechnersteuerungs-Bedienpult | 1 Einheit |
Durchbruch-Tabelle | 2 Einheiten |
Bezugsu-profilstäbeprofil
TECHWELL-Vorteil

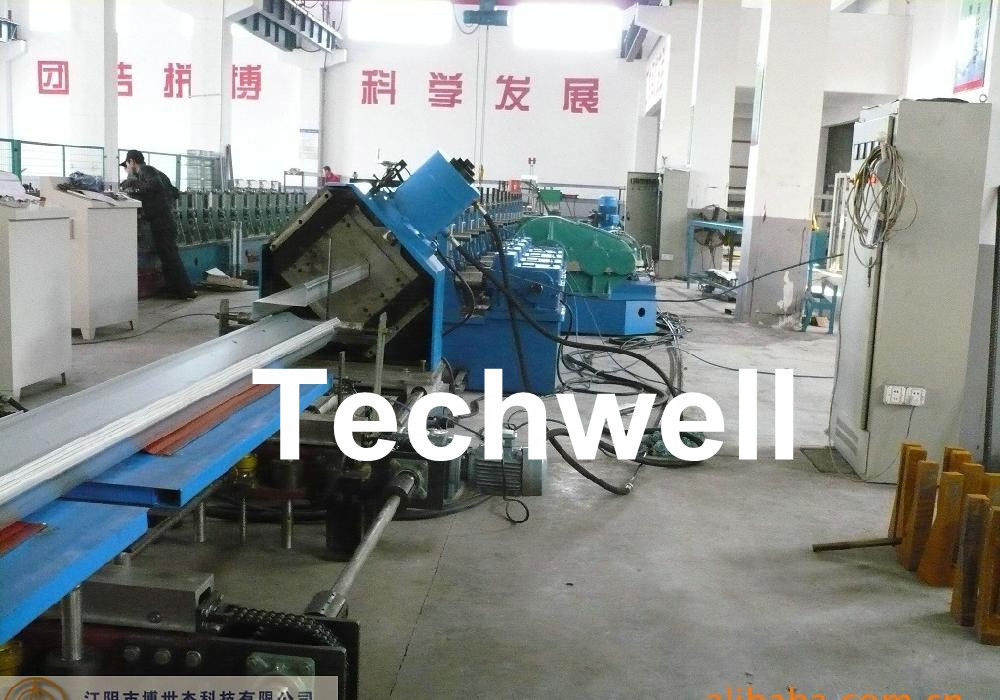

Bezugsfotos der U-Profilstäberolle Maschine bildend
