2 in 1 Metallbolzen-Rolle, die Maschine, Blech-Rolle bildet Maschinen bildet

China 2 in 1 Metallbolzen-Rolle, die Maschine, Blech-Rolle bildet Maschinen bildet fournisseur
2 in 1 Metallbolzen-Rolle, die Maschine, Blech-Rolle bildet Maschinen bildet fournisseur 2 in 1 Metallbolzen-Rolle, die Maschine, Blech-Rolle bildet Maschinen bildet fournisseur 2 in 1 Metallbolzen-Rolle, die Maschine, Blech-Rolle bildet Maschinen bildet fournisseur 2 in 1 Metallbolzen-Rolle, die Maschine, Blech-Rolle bildet Maschinen bildet fournisseur

Großes Bild :  2 in 1 Metallbolzen-Rolle, die Maschine, Blech-Rolle bildet Maschinen bildet

Produktdetails:

Herkunftsort: China
Markenname: TECHWELL
Zertifizierung: CE, ISO
Modellnummer: TW-ST45

Zahlung und Versand AGB:

Min Bestellmenge: 1 Satz
Preis: Contact Us
Verpackung Informationen: Standardverpackung
Lieferzeit: 55-65 Werktage
Zahlungsbedingungen: 40% T/T im Voraus, 60% T/T vor Versand
Versorgungsmaterial-Fähigkeit: 20 Sätze
Contact Now
Ausführliche Produkt-Beschreibung
Formung von Rollen: 2 Linien (eine Linie für c-Bolzenprofil, eine andere Linie für u-Bahnprofil) Maschinen-Rahmen: Stahl der hohen Qualität, der geschweißt wird und Behandlung gemildert ist
Wellenmaterials: 65mm Formung von Geschwindigkeit: 0-15m/min
Formstation: ungefähr 14 (hängen Sie von der Profilzeichnung) ab Material der Rolle: Schmiedestahl der hohen Qualität 45#, poliert und mit 0.05mm Chrome Oberfläche beschichtet.

2 in 1 Metallbolzen-Bahn walzen Sie die Formung der Maschine für c-Bolzen-u. u-Läufer-2 Linien kalt





   Technische hauptsächlichspezifikationen





 1). 3 Tonnen-Handbuch Uncoiler

  1. Decoiler-Art: Manuelle Art decoiler

  2. Manuelle Erweiterung, passives Abwickelen

  3. Gewichtskapazität: 3Ton

  4. Identifikation: 508mm

2 in 1 Metallbolzen-Rolle, die Maschine, Blech-Rolle bildet Maschinen bildet

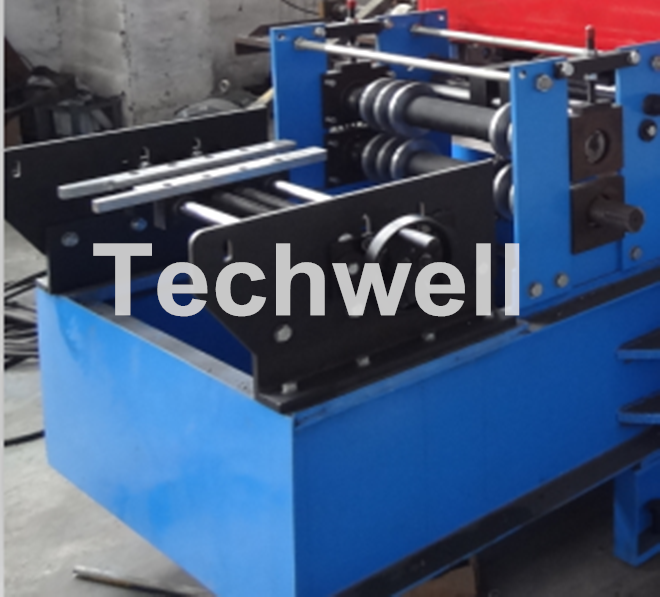

 2). Fütterungsführer

  1. Zwei leitende Plattformen werden an rechtem und nach links vom Fütterungseingang der Hauptmaschine eingestellt.
  2. Das Material, das in die Hauptmaschine durch die leitende Plattform zwei eingezogen wird, kann die richtige Position zur Rolle halten, die System bildet. Es kann durch Gewindestift manuell justiert werden.

2 in 1 Metallbolzen-Rolle, die Maschine, Blech-Rolle bildet Maschinen bildet

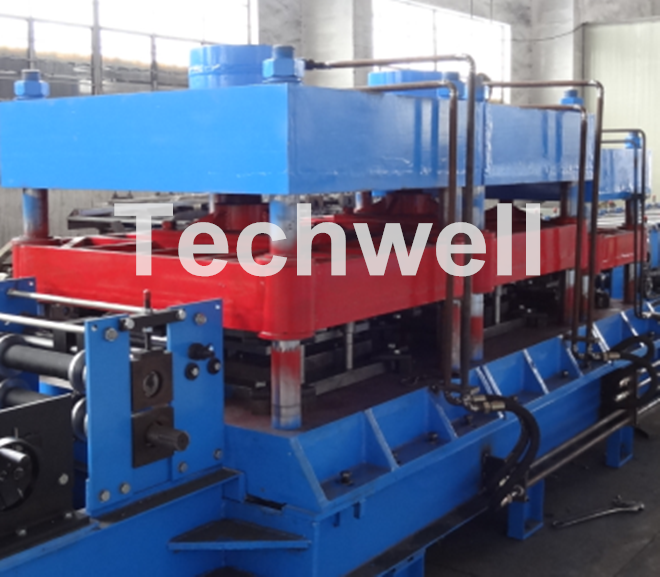

 3). Hydraulisches Vorlochen

  1. Lochmatrize: Bewegungen Cr12, Prozess löschend
  2. Lochmatrize Größe: entsprechend Zeichnung

2 in 1 Metallbolzen-Rolle, die Maschine, Blech-Rolle bildet Maschinen bildet



 4). Hauptrolle, die Maschine bildet

  1. Formung der materiellen Stärke: 0.3-0.7mm
  2. Formung der materiellen Art: GI oder Kohlenstoffstahl
  3. Maschinen-Rahmen: Stahl der hohen Qualität, der geschweißt wird und Behandlung gemildert ist
  4. Formung von Rollen: 2 Linien (eine Linie für c-Bolzenprofil, eine andere Linie für u-Bahnprofil. )
  5. Wellen-Material: mildernde Stahlbehandlung der hohen Qualität 45# (HB220-260)
  6. Wellen-Durchmesser: Φ 65mm
  7. Tragen: HRB-Lager (oberste chinesische Marke)
  8. Rollen-Material: Stahl der hohen Qualität 45# und Rollenoberfläche mit hartem Chrom 0.05mm
  9. Formstation: ≈ 14 Stationen
  10. Formung von Geschwindigkeit: 0-15m/min, ausschließlich der Ausschnittzeit
  11. Formung des Motors: ≈7.5KW
  12. Laufwerksart: Ketten-Antrieb

2 in 1 Metallbolzen-Rolle, die Maschine, Blech-Rolle bildet Maschinen bildet

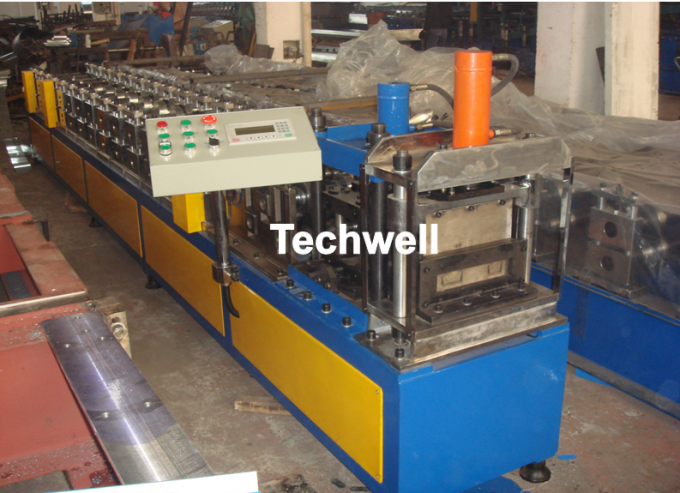

 5). Schnitt u. hydraulische Station

  1. Ausschnittart: Hydraulischer Ausschnitt nach der bildenden Rolle, Grat-freier Ausschnitt
  2. Ausschnittblattmaterial: Cr12Mov, löschen Behandlung, HRC58-62
  3. Hydrauliksystem, zum der Energie für Schneidvorrichtung zu liefern
  4. Hydraulische Stations-Kraft: 5.0KW
  5. Ausschnitt-Toleranz: 10m ± 1.5mm



 6). Plc-Kontrollsystem

  1. Die gesamte Linie wird durch importierten PLC, LCD-Touch Screen Mensch-Maschine-Schnittstelle gesteuert. Leute wirken auf den PLC ein. Betreiber durch die Einstellung des Programms, um automatisch zu laufen (programmierbare Steuerung) um Prozess zu überwachen und zu steuern, um den Betreiber, um die Fertigungsstraße zu steuern und die Steuerparameter zu ändern und Echtzeitüberwachung von Ausrüstungsstatus, von Betriebsparametern und von Fehleranzeige zu erzielen. Digitale Einstellung der Werkstücklänge, Werkstücklänge justierbar. Echtzeitüberwachung des funktionierenden Status und der Fehleranzeige der Ausrüstung.
  2. Operation: manuell/automatisch. Es ist zur Wartung mit dem manuellen Modell bequem und es gibt Notausunterseite auf ihr.

2 in 1 Metallbolzen-Rolle, die Maschine, Blech-Rolle bildet Maschinen bildet





   Bezugsprofil-Zeichnung



2 in 1 Metallbolzen-Rolle, die Maschine, Blech-Rolle bildet Maschinen bildet
2 in 1 Metallbolzen-Rolle, die Maschine, Blech-Rolle bildet Maschinen bildet





   Hauptkomponenten



  1. Uncoiler/Decoiler ----------------------------------------------------- 1 Einheit
  2. Klemmfütterung ---------------------------------------------------------- 1 Einheit
  3. Hydraulisches Lochen ---------------------------------------------------- 1 Einheit
  4. Hauptrolle, die Teil darstellt ----------------------------------------------- 1 Einheit
  5. Hydraulischer Ausschnitt ------------------------------------------------------- 1 Einheit
  6. Elektrisches Kontrollsystem -------------------------------------------- 1 Einheit
  7. Stütztabellen --------------------------------------------------------- 1 Einheit



   Funktions-Flussdiagramm



Manuelle Decoiler-→ Klemmefütterungs→ lochendes → Hauptrolle, die → hydraulische Ausschnitt → Stütztabelle bildet





   Anwendungen



Asphaltieren Sie Bolzen und Bahn, Stahlbolzen und Bahn, c-Bolzen, u-Läufer, u-Bahn, furring Kanal, Dachdeckendiele,



überdachen Sie Binder, c-Binder, leichter Stahlbinder…

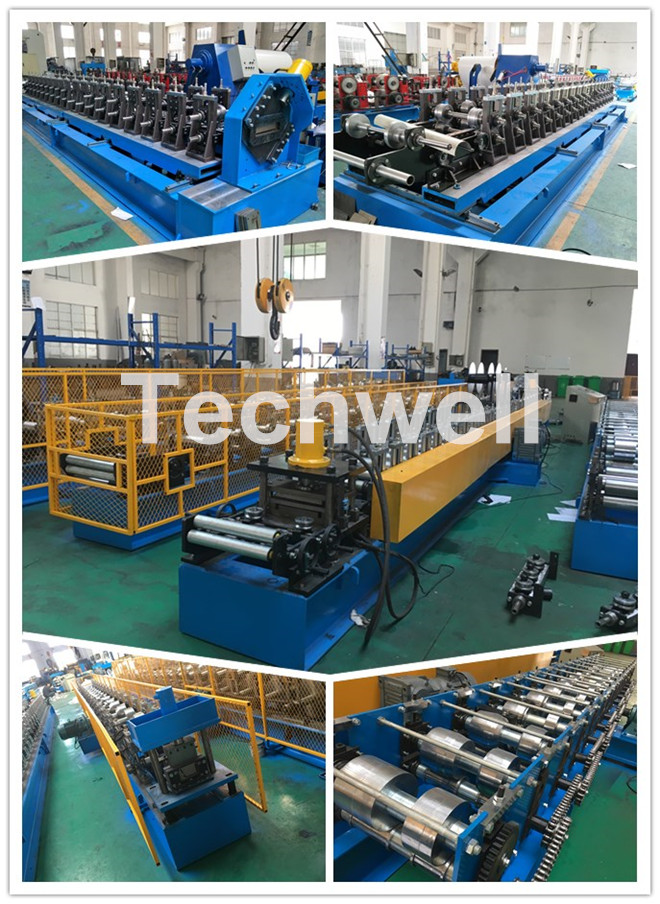

   Mehr Maschinen-Fotos



2 in 1 Metallbolzen-Rolle, die Maschine, Blech-Rolle bildet Maschinen bildet
