Fliesen-Rolle die Metall7.5kw, die Maschine für Farbstahl/bildet, galvanisierte Spule

Herkunftsort China
Markenname TECHWELL
Zertifizierung CE, ISO
Modellnummer TW-GTM
Min Bestellmenge 1 Satz
Preis Contact us
Verpackung Informationen Standardverpackung
Lieferzeit 55-65 Werktage
Zahlungsbedingungen 40% T/T im Voraus, 60% T/T vor Versand
Versorgungsmaterial-Fähigkeit 20 Sätze

Treten Sie mit mir für freie Proben und Kupons in Verbindung.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skypen: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Rohstoff Farbstahl, galvanisierte Spule Maschinen-Rahmen geschweißter struktureller moderner Stahl
Formung des Motors 7.5KW Wellen-Durchmesser Φ 75mm
Formstation 18 Stationen Laufwerksart Kette des Getriebes
Markieren

Kacheln Profiliermaschine

,

Ridge Cap Profiliermaschine

Hinterlass eine Nachricht
Produkt-Beschreibung

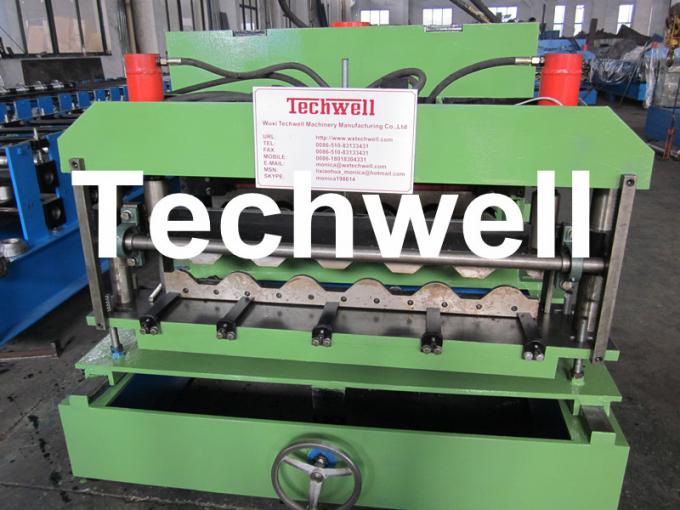

Metallfliese walzen die Formung der Maschine für Farbstahl/galvanisierte Spule mit 18 Formstationen kalt





   Technische hauptsächlichspezifikationen

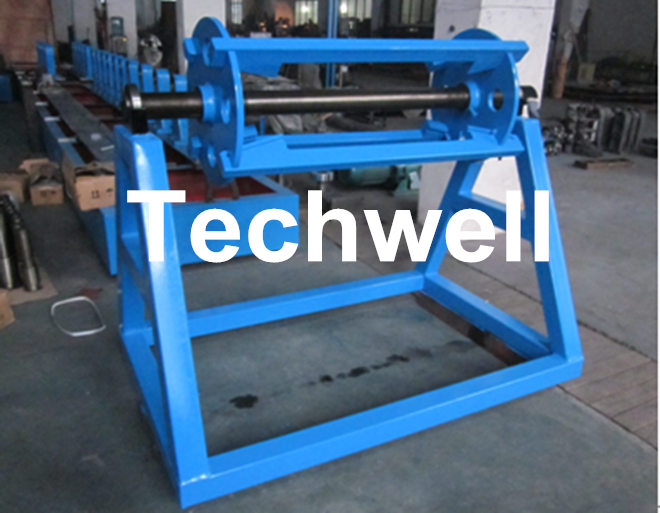

 1). 5 Tonnen-Handbuch Uncoiler

  1. Decoiler-Art: Manuelle Art decoiler

  2. Manuelle Erweiterung, passives Abwickelen

  3. Gewichtskapazität: 5 Tonne

  4. Identifikation: 508mm

Fliesen-Rolle die Metall7.5kw, die Maschine für Farbstahl/bildet, galvanisierte Spule 0

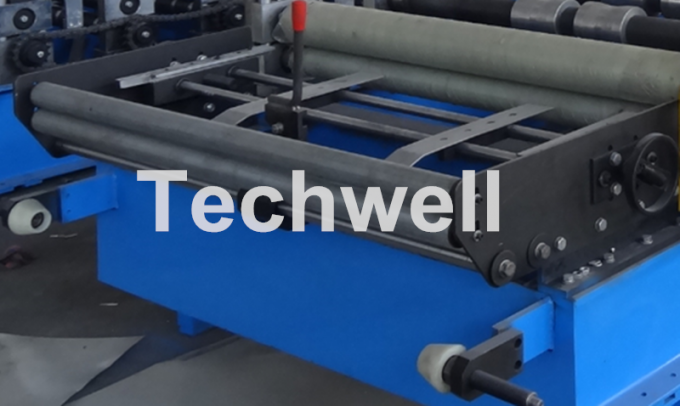

 2). Fütterungsführer

  1. Zwei leitende Plattformen werden an rechtem und nach links vom Fütterungseingang der Hauptmaschine eingestellt.
  2. Das Material, das in die Hauptmaschine durch die leitende Plattform zwei eingezogen wird, kann die richtige Position zur Rolle halten, die System bildet. Es kann durch Gewindestift manuell justiert werden.

Fliesen-Rolle die Metall7.5kw, die Maschine für Farbstahl/bildet, galvanisierte Spule 1



 3). Hauptrolle, die Maschine bildet

  1. Formung der materiellen Stärke: 0.3-0.7mm
  2. Formung der materiellen Art: GI oder Kohlenstoffstahl
  3. Fütterungsart: Führerfütterung
  4. Maschinen-Rahmen: Stahl der hohen Qualität, der geschweißt wird und Behandlung gemildert ist
  5. Wellen-Material: mildernde Stahlbehandlung der hohen Qualität 45# (HB220-260)
  6. Wellen-Durchmesser: Φ 75mm
  7. Tragen: HRB-Lager (oberste chinesische Marke)
  8. Rollen-Material: Stahl der hohen Qualität 45# und Rollenoberfläche mit hartem Chrom 0.05mm
  9. Formstation: ≈ 18 Stationen
  10. Formung von Geschwindigkeit: 0-15m/min, ausschließlich der Ausschnittzeit
  11. Formung des Motors: ≈7.5KW
  12. Formularständer-Art: Geschweißter Wand-Platten-Rahmen mit Ketten-Antrieb

Fliesen-Rolle die Metall7.5kw, die Maschine für Farbstahl/bildet, galvanisierte Spule 2



 4). Drücken u. schneiden u. hydraulische Station

  1. Schnitt Schere u. das Drücken der Art: Hydraulischer Ausschnitt, Druck-artige Form
  2. Ausschnittart: Hydraulischer Ausschnitt nach der bildenden Rolle, Grat-freier Ausschnitt
  3. Ausschnittblattmaterial: Cr12Mov, löschen Behandlung, HRC58-62
  4. Hydrauliksystem, zum der Energie für das Drücken/Schneidvorrichtung zu liefern
  5. Hydraulische Stations-Kraft: 5.5KW
  6. Ausschnitt-Toleranz: 10m ± 2.0mm

Fliesen-Rolle die Metall7.5kw, die Maschine für Farbstahl/bildet, galvanisierte Spule 3

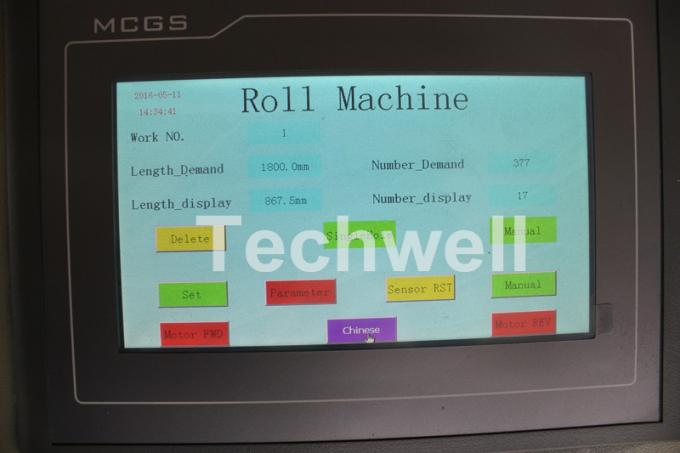

 5). Plc-Kontrollsystem

  1. Die gesamte Linie wird durch importierten PLC, LCD-Touch Screen Mensch-Maschine-Schnittstelle gesteuert. Leute wirken auf den PLC ein. Betreiber durch die Einstellung des Programms, um automatisch zu laufen (programmierbare Steuerung) um Prozess zu überwachen und zu steuern, um den Betreiber, um die Fertigungsstraße zu steuern und die Steuerparameter zu ändern und Echtzeitüberwachung von Ausrüstungsstatus, von Betriebsparametern und von Fehleranzeige zu erzielen. Digitale Einstellung der Werkstücklänge, Werkstücklänge justierbar. Echtzeitüberwachung des funktionierenden Status und der Fehleranzeige der Ausrüstung.
  2. Operation: manuell/automatisch. Es ist zur Wartung mit dem manuellen Modell bequem und es gibt Notausunterseite auf ihr.

Fliesen-Rolle die Metall7.5kw, die Maschine für Farbstahl/bildet, galvanisierte Spule 4





   Fertige Beispielblätter



Fliesen-Rolle die Metall7.5kw, die Maschine für Farbstahl/bildet, galvanisierte Spule 5

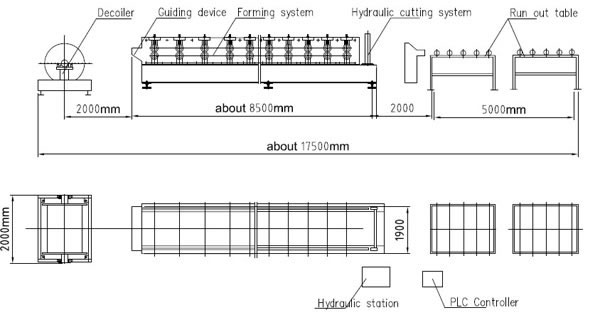

   Funktions-Flussdiagramm



Fliesen-Rolle die Metall7.5kw, die Maschine für Farbstahl/bildet, galvanisierte Spule 6





   Anwendungen



Glasig-glänzende Fliese, Dachplatte, Metalldachplatte; Stahldachplatte; Farbstahlfliese; Farbe glasig-glänzende Fliese; Wellenfliese; Stahldeckung



Blatt; Metalldachplatte; Stahldachplatte; Dachwandumhüllung; Dachumhüllung; Wandumhüllung
