Haus ProduktePfette Profiliermaschine

C-Abschnitt walzen die Formung Kanal-der Rolle der Maschinen-/C kalt, die Maschine mit 1.5-3.0mm Formungsstärke bildet

Gute Qualität Pfette Profiliermaschine en ventes
Gute Qualität Pfette Profiliermaschine en ventes
Wuxi TECHWELL liefern die Rolle der guten Qualität, die Maschinen, bis jetzt, die Maschinen bildet, haben bearbeitet 3 Jahre, keine irgendwelche Bruch, wir sind sehr erfüllt.

—— Javier

DER VERSORGUNGS-HOHEN QUALITÄT WUXIS TECHWELL MASCHINEN MIT GUTEM NACH SERVICE UND ANGEMESSENEM PREIS, WHO SIND EIN ZUVERLÄSSIGER HERSTELLER IN CHINA.

—— ROOFTECH CO., BEGRENZT

Ich bin online Chat Jetzt

C-Abschnitt walzen die Formung Kanal-der Rolle der Maschinen-/C kalt, die Maschine mit 1.5-3.0mm Formungsstärke bildet

China C-Abschnitt walzen die Formung Kanal-der Rolle der Maschinen-/C kalt, die Maschine mit 1.5-3.0mm Formungsstärke bildet fournisseur
C-Abschnitt walzen die Formung Kanal-der Rolle der Maschinen-/C kalt, die Maschine mit 1.5-3.0mm Formungsstärke bildet fournisseur C-Abschnitt walzen die Formung Kanal-der Rolle der Maschinen-/C kalt, die Maschine mit 1.5-3.0mm Formungsstärke bildet fournisseur C-Abschnitt walzen die Formung Kanal-der Rolle der Maschinen-/C kalt, die Maschine mit 1.5-3.0mm Formungsstärke bildet fournisseur C-Abschnitt walzen die Formung Kanal-der Rolle der Maschinen-/C kalt, die Maschine mit 1.5-3.0mm Formungsstärke bildet fournisseur

Großes Bild :  C-Abschnitt walzen die Formung Kanal-der Rolle der Maschinen-/C kalt, die Maschine mit 1.5-3.0mm Formungsstärke bildet

Produktdetails:

Herkunftsort: China
Markenname: TECHWELL
Zertifizierung: CE, ISO
Modellnummer: TW-C300

Zahlung und Versand AGB:

Min Bestellmenge: 1 Satz
Preis: Contact Us
Verpackung Informationen: Standardverpackung
Lieferzeit: 55-65 Werktage
Zahlungsbedingungen: 40% T/T im Voraus, 60% T/T vor Versand
Versorgungsmaterial-Fähigkeit: 20 Sätze
Contact Now
Ausführliche Produkt-Beschreibung
Rohstoff: Verzinktem Stahlblech Formung von Strcuture: leitende Spalte
Formung von Geschwindigkeit: 0-15m/min Wellen-Durchmesser: Φ 85mm
Formung des Motors: 15KW Laufwerksart: Ketten-Antrieb

C-Abschnitt walzen die Formung Kanal-der Rolle der Maschinen-/C kalt, die Maschine mit 1.5-3.0mm Formungsstärke bildet





   Technische hauptsächlichspezifikationen





 1). 5 Tonnen-Handbuch Uncoiler

  1. Maschinenrahmen: Schweißensstruktur mit Schuss lastingtreatment

  2. Komponenten: Basis, Bremsgerät, die innere Lochunterstützung, erweiternd/ziehen Gerät fest

  3. Gewichtskapazität: 5 Tonne

  4. Identifikation: 500mm

  5. Max. Spulenbreite: 500mm

  6. O.D: Maximum 1500mm



 2). Klemme, die Gerät einzieht u. planiert

  1. Einziehende Klemme mit 2 Rollen, Planieren mit 7 Rollen (Rollen des Oberleders 3, niedriger 4 Rollen)
  2. Planieren des Rollendurchmessers: ungefähr Φ 90Millimeter
  3. Planieren des Rollenmaterials: hohe Qualität 40Cr
  4. Wärmebehandlung des Planierens der Rolle: Oberflächenhallo-frequenz löschen Behandlung
  5. Planieren von Leistungsstärke: 4KILOWATT



 3). Hauptrolle, die Teil darstellt

  1. Formung der materiellen Stärke: 1.5-3.0mm
  2. Formung der materiellen Art: GI oder Kohlenstoffstahl
  3. Maschinen-Rahmen: Stahl der hohen Qualität, der geschweißt wird und Behandlung gemildert ist
  4. Wellen-Material: Stahl der hohen Qualität 45#
  5. Wellen-Durchmesser: Φ 85mm
  6. Tragen: HRB-Lager (oberste chinesische Marke)
  7. Rollen-Material: Stahl der hohen Qualität GCr15 und Rollenoberfläche mit hartem Chrom ≥ 0.05mm
  8. Formstation: ≈ 16 Stationen
  9. Formung von Geschwindigkeit: 0-15m/min ausschließlich der Lochen/Ausschnittzeit
  10. Formung des Motors: ≈15KW
  11. Laufwerksart: Ketten-Antrieb
  12. Formung von Geschwindigkeit: 0-15m/min



 4). Hydraulischer Ausschnitt u. hydraulische Station

  1. Ausschnittart: hydraulischer Ausschnitt
  2. Beim Schnitt, Maschinenhalt
  3. Ausschnitttoleranz: 10m+/-1.5mm
  4. Kodierer: OMRON-Marke
  5. Hydraulische Kraft: 11KW



 5). Plc-Kontrollsystem

  1. Die gesamte Linie wird durch importierten PLC, LCD-Touch Screen Mensch-Maschine-Schnittstelle gesteuert. Leute wirken auf den PLC ein. Betreiber durch die Einstellung des Programms, um automatisch zu laufen (programmierbare Steuerung) um Prozess zu überwachen und zu steuern, um den Betreiber, um die Fertigungsstraße zu steuern und die Steuerparameter zu ändern und Echtzeitüberwachung von Ausrüstungsstatus, von Betriebsparametern und von Fehleranzeige zu erzielen. Digitale Einstellung der Werkstücklänge, Werkstücklänge justierbar. Echtzeitüberwachung des funktionierenden Status und der Fehleranzeige der Ausrüstung.
  2. Operation: manuell/automatisch. Es ist zur Wartung mit dem manuellen Modell bequem und es gibt Notausunterseite auf ihr.



 6). Durchbruch-Tabelle

  1. Form: Stahlschweißensstruktur, NO-energieausgangsgestell
  2. Quantität: 1 Stücke





   Zusammenfassung der c-Purlin-Rolle ehemalig



1. Diese c-Purlinrolle, die Maschine bildet, nehmen Spulenproduktionsmaterial an, um c-Profile durch 5 Tonne manuelles decoiler, die Klemmfütterung zu bilden und planieren Rollen, die Hauptrolle, die Teil darstellen, hydraulischen Ausschnitt, hydraulische Station, PLC-Kontrollsystem und Nicht-Energieart Stütztabelle.



2. Die ganze Maschine nehmen PLC-Steuerung, Wechselstrom-Geschwindigkeitsregelung durch Frequenzumrichtertechnologie an, um ununterbrochene Selbstproduktion zu verwirklichen, die das Beste wünschte Maschinerie in der Stahlkonstruktion ist und Metall die Formung von Maschinerieindustrie kaltwalzen.



3. Formung von Geschwindigkeit: ungefähr 0-15 m/min (ausschließlich der Ausschnittzeit);





   Hauptkomponenten



  • Decoiler ---------------------------------------------------------- 1 Einheit
  • Klemmfütterung -------------------------------------------------- 1 Einheit
  • 7 Rollen-Planieren ---------------------------------------------- 1 Einheit
  • Hauptrolle, die Maschine bildet ----------------------------------- 1 Einheit
  • Hydraulische Schneidvorrichtung -------------------------------------- 1 Einheit
  • Hydraulische Station ----------------------------------------------- 1 Einheit
  • Plc-Rechnersteuerung ----------------------------------------- 1 Einheit
  • Ertragtabelle ------------------------------------------------------ 1 Einheit



   Bezugsprofil-Zeichnung



C-Abschnitt walzen die Formung Kanal-der Rolle der Maschinen-/C kalt, die Maschine mit 1.5-3.0mm Formungsstärke bildet
C-Abschnitt walzen die Formung Kanal-der Rolle der Maschinen-/C kalt, die Maschine mit 1.5-3.0mm Formungsstärke bildet





   Anwendungen



C-Purlin, c formte Purlin, c-Kanal, Lippenkanal, c-Abschnitt, c-Profil, c-Form, Stahlc-Purlin, Stahlkonstruktion c-Purlin

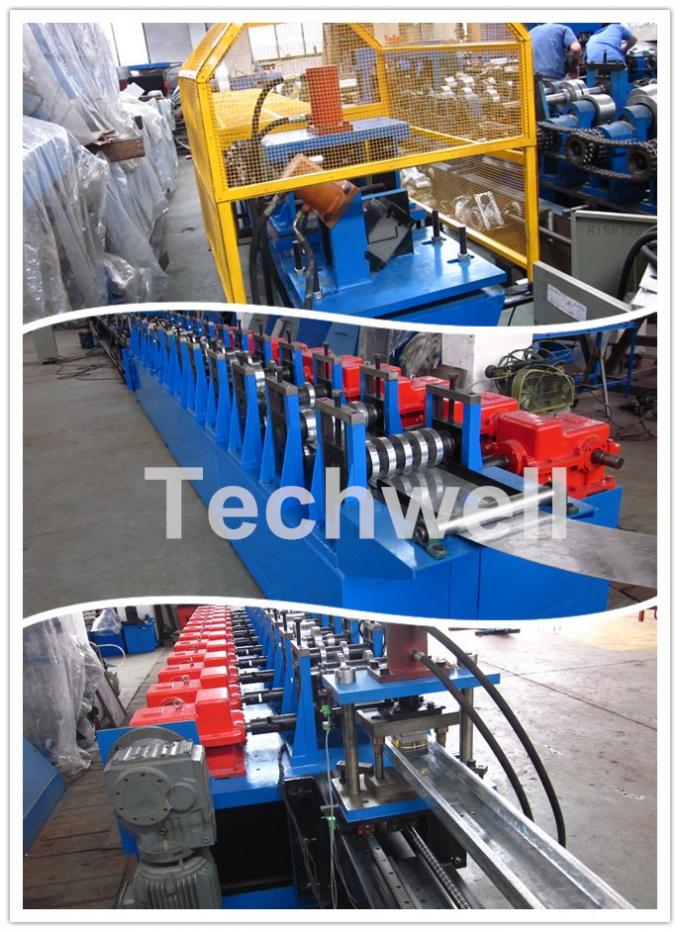

   Mehr Maschinen-Bilder



C-Abschnitt walzen die Formung Kanal-der Rolle der Maschinen-/C kalt, die Maschine mit 1.5-3.0mm Formungsstärke bildet
