Produktdetails:

Herkunftsort: China
Markenname: TECHWELL
Zertifizierung: CE, ISO
Modellnummer: TW-C300

Zahlung und Versand AGB:

Min Bestellmenge: 1 Satz
Preis: Contact Us
Verpackung Informationen: Standardverpackung
Lieferzeit: 55-65 Werktage
Zahlungsbedingungen: 40% T/T im Voraus, 60% T/T vor Versand
Versorgungsmaterial-Fähigkeit: 20 Sätze
Contact Now
Ausführliche Produkt-Beschreibung
Rohstoff: Verzinktem Stahlblech Gewichts-Kapazität von Decoiler: 5 Tonnen
Lochende Art: Hydraulisches Lochen Planieren des Gerätes: 7 Rollen-Planieren
Formung von Geschwindigkeit: 0-15m/min Hydraulische Kraft: 11Kw

Galvanisierte Kanal-Rolle der Spulen-C, die Maschine, c-Purlin-Rolle bildet Maschine mit Kettengetriebe bildet





   C-Profil-Zeichnung



Galvanisierte Kanal-Rolle der Spulen-C, die Maschine, c-Purlin-Rolle bildet Maschine mit Kettengetriebe bildet
Galvanisierte Kanal-Rolle der Spulen-C, die Maschine, c-Purlin-Rolle bildet Maschine mit Kettengetriebe bildet





   Technische hauptsächlichspezifikationen





 1). 5 Tonnen-Handbuch Uncoiler

  1. Maschinenrahmen: Schweißensstruktur mit Schuss lastingtreatment

  2. Komponenten: Basis, Bremsgerät, die innere Lochunterstützung, erweiternd/ziehen Gerät fest

  3. Gewichtskapazität: 5 Tonne

  4. Identifikation: 500mm

  5. Max. Spulenbreite: 500mm

  6. O.D: Maximum 1500mm





 2). Klemme, die Gerät einzieht u. planiert

  1. Einziehende Klemme mit 2 Rollen, Planieren mit 7 Rollen (Rollen des Oberleders 3, niedriger 4 Rollen)
  2. Planieren des Rollendurchmessers: ungefähr Φ 90Millimeter
  3. Planieren des Rollenmaterials: hohe Qualität 40Cr
  4. Wärmebehandlung des Planierens der Rolle: Oberflächenhallo-frequenz löschen Behandlung
  5. Planieren von Leistungsstärke: 4KILOWATT





 3). Hydraulisches Vorlochen

  1. Lochmatrize: Bewegungen Cr12, Prozess löschend
  2. Lochmatrize Größe: entsprechend Zeichnung





 4). Hauptrolle, die Teil darstellt

  1. Formung der materiellen Stärke: 1.5-3.0mm
  2. Formung der materiellen Art: GI oder Kohlenstoffstahl
  3. Maschinen-Rahmen: Stahl der hohen Qualität, der geschweißt wird und Behandlung gemildert ist
  4. Wellen-Material: Stahl der hohen Qualität 45#
  5. Wellen-Durchmesser: Φ 90mm
  6. Tragen: HRB-Lager (oberste chinesische Marke)
  7. Rollen-Material: Stahl der hohen Qualität GCr15 und Rollenoberfläche mit hartem Chrom ≥ 0.05mm
  8. Formstation: ≈ 16 Stationen
  9. Formung von Geschwindigkeit: 0-15m/min ausschließlich der Lochen/Ausschnittzeit
  10. Formung des Motors: ≈18KW
  11. Laufwerksart: Ketten-Antrieb
  12. Formung von Geschwindigkeit: 0-15m/min



 5). Hydraulischer Ausschnitt u. hydraulische Station

  1. Ausschnittart: hydraulischer Ausschnitt
  2. Beim Schnitt, Maschinenhalt
  3. Ausschnitttoleranz: 10m+/-1.5mm
  4. Kodierer: OMRON-Marke
  5. Hydraulische Kraft: 11KW



 6). Plc-Kontrollsystem

  1. Die gesamte Linie wird durch importierten PLC, LCD-Touch Screen Mensch-Maschine-Schnittstelle gesteuert. Leute wirken auf den PLC ein. Betreiber durch die Einstellung des Programms, um automatisch zu laufen (programmierbare Steuerung) um Prozess zu überwachen und zu steuern, um den Betreiber, um die Fertigungsstraße zu steuern und die Steuerparameter zu ändern und Echtzeitüberwachung von Ausrüstungsstatus, von Betriebsparametern und von Fehleranzeige zu erzielen. Digitale Einstellung der Werkstücklänge, Werkstücklänge justierbar. Echtzeitüberwachung des funktionierenden Status und der Fehleranzeige der Ausrüstung.
  2. Operation: manuell/automatisch. Es ist zur Wartung mit dem manuellen Modell bequem und es gibt Notausunterseite auf ihr.



 7). Durchbruch-Tabelle

  1. Form: Stahlschweißensstruktur, NO-energieausgangsgestell
  2. Quantität: 1 Stücke





   Hauptkomponenten



Decoiler 1 Einheit
Klemmfütterung 1 Einheit
7 Rollen-Planieren 1 Einheit
Hydraulisches Vorlochen 1 Einheit
Hauptrolle, die Maschine bildet 1 Einheit
Hydraulische Schneidvorrichtung 1 Einheit
Hydraulische Station 1 Einheit
Plc-Rechnersteuerung 1 Einheit
Ertragtabelle 1 Einheit





   Anwendungen



C-Purlin, c formte Purlin, c-Kanal, Lippenkanal, c-Abschnitt, c-Profil, c-Form, Stahlc-Purlin, Stahlkonstruktion c-Purlin

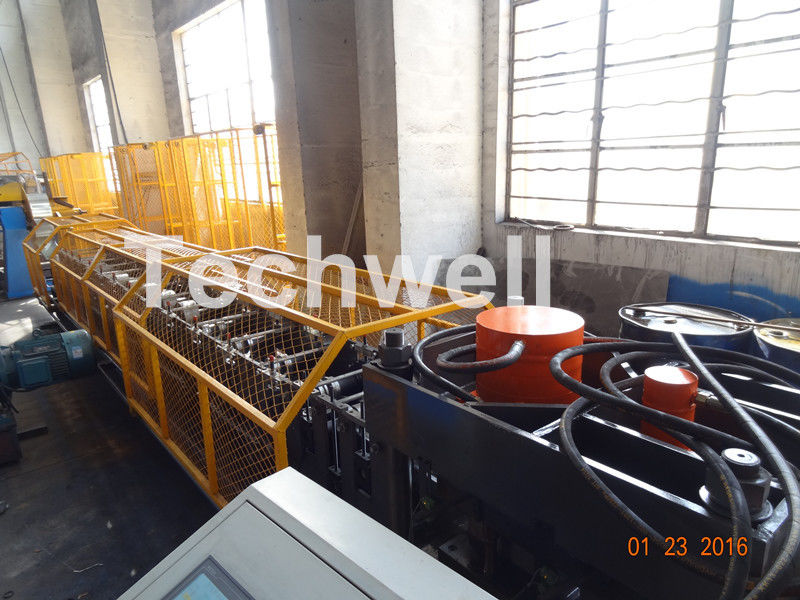

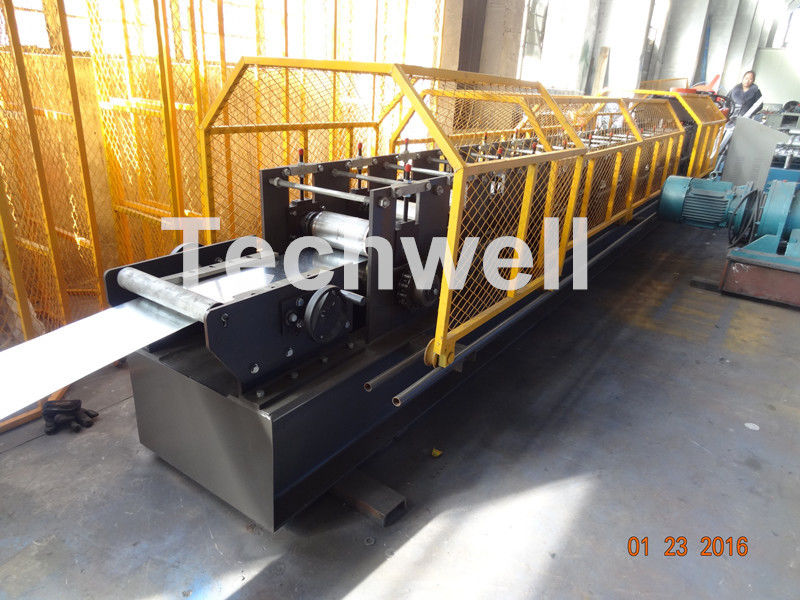

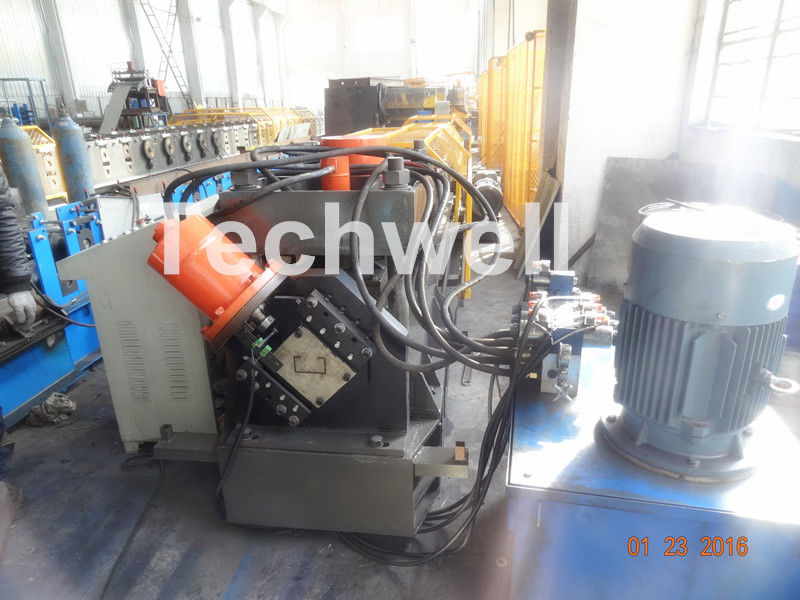

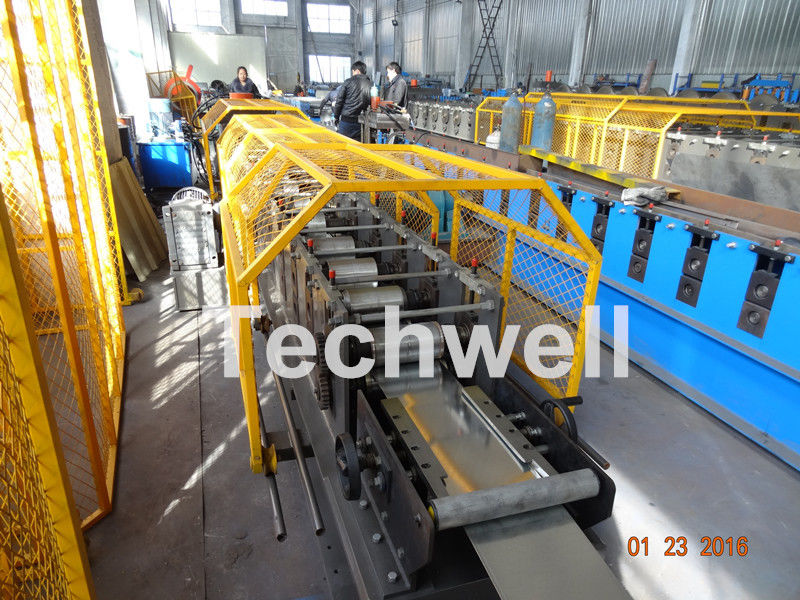

   Mehr Maschinen-Bilder
