JavierWuxi TECHWELL liefern die Rolle der guten Qualität, die Maschinen, bis jetzt, die Maschinen bildet, haben bearbeitet 3 Jahre, keine irgendwelche Bruch, wir sind sehr erfüllt.
-
ROOFTECH CO., BEGRENZTDER VERSORGUNGS-HOHEN QUALITÄT WUXIS TECHWELL MASCHINEN MIT GUTEM NACH SERVICE UND ANGEMESSENEM PREIS, WHO SIND EIN ZUVERLÄSSIGER HERSTELLER IN CHINA.

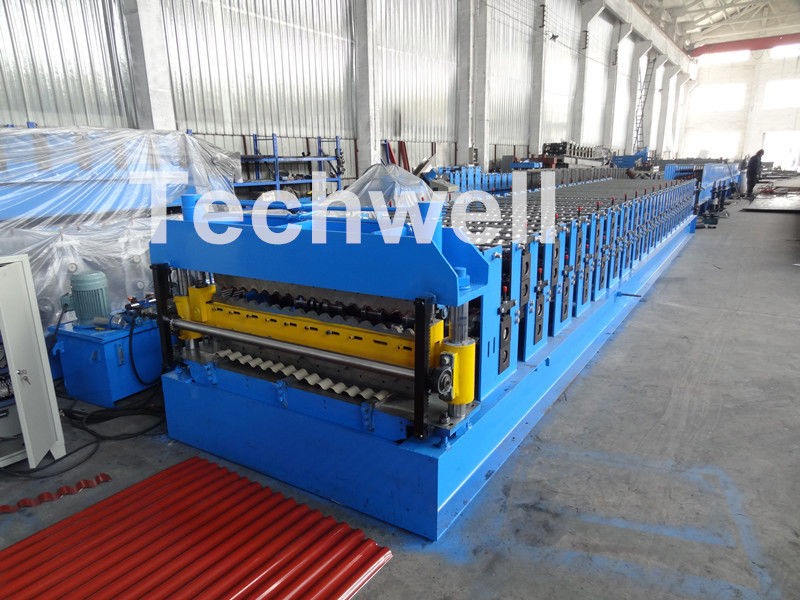

18 Formstations-Dach-Platten-Rolle, die Maschine, Doppelbogen-Rolle bildet Maschine bildet
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skypen: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xBlechdicke | 0.3-0.8mm | Rollen-Stationen | ungefähr 18 Stationen |
---|---|---|---|
Decoiler-Art | Manuelle oder automatische Art (hängen Sie von der Anforderung des Kunden) ab | Gewichts-Kapazität von Decoiler | 5 Tonnen |
elektrische Steuerung | Plc-Frequenzkontrollsystem mit Touch Screen | Kodierer | OMRON-Marke |
Markieren | IBR-Rolle,die Maschine bildet |
18 Formstations-Dach-Platten-Rolle, die Maschine, Doppelbogen-Rolle bildet Maschine bildet
Zusammenfassung der Doppelschicht-Rolle ehemalig
1) Diese Doppelschicht oof Blattrolle, die Maschine bildet, nimmt Spulenproduktionsmaterial an, um 2 verschiedene Deckungsprofile durch 5 Tonne manuelles decoiler, die Klemme, die einziehen, die Hauptrolle, die Teil darstellen, hydraulischen Ausschnitt, hydraulische Station, PLC-Kontrollsystem und Nicht-Energieart Stütztabelle zu bilden.
2) Die ganze Maschine nehmen PLC-Steuerung, Wechselstrom-Geschwindigkeitsregelung durch Frequenzumrichtertechnologie an, um ununterbrochene Selbstproduktion zu verwirklichen, die das Beste wünschte Maschinerie in der Stahlkonstruktion ist und Metall die Formung von Maschinerieindustrie kaltwalzen.
3) Formung von Geschwindigkeit: ungefähr 0-20 m/min (ausschließlich der Ausschnittzeit);
4) eine Maschine für 2 Profile
Technische hauptsächlichspezifikationen
Einzelteil | Doppelschicht-Rolle, die Maschine bildet | |
Spulen-Material | Stärke | 0.3-0.8mm |
Spulenbreite | Nach Maß, 1000mm oder 1200mm oder 1250mm | |
Streckgrenze | 250-350 Mpa | |
Material | PPGI, Farbstahl, GI. | |
Decoiler/Uncoiler | Decoiler-Art | Manuelle oder hydraulische oder Selbstart |
Spulen-Breite | Maximum 1250mm | |
Identifikation | 508-610mm | |
O.D | Maximum 1500mm | |
Hauptrolle, die Maschine bildet | Formstationen | 18-22 Stationen (hängen Sie von den abschließenden Profilen) ab |
Rollenmaterial | Stahl der hohen Qualität 45#, ganz behandelt mit genauen Maschinen CNC und mit 0.05mm hartem Chrom und Polierbehandlung beschichtet | |
Durchmesser der Welle | 75mm | |
Wellenmaterial | Stahl des ersten Grades 45#, erhitzt und gelöscht | |
Laufwerksart | Stahlkonstruktion und Kette des Getriebes | |
Formung von Geschwindigkeit | 0-20m/min | |
Netzspannung | 7.5KW | |
Justieren Sie manuell die Räume und Rollen können Blatt von unterschiedlichem in einer Strecke produzieren | ||
Schnitt zum Längen-Gerät u. zur hydraulischen Station | Ausschnittart | Hydraulischer Ausschnitt |
Schneideisen-Material | Cr12Mov-Stahl, HRC58-62 | |
Zerspanungsleistung | 3KW | |
Hydrostatischer Druck | 10-15Mpa | |
CuttingTolerance | 10m+/-1.5mm | |
Kodierer | OMRON-Marke | |
Elektrischer Schaltkasten PLC | PLC | PANASONIC brennen ein |
Inverter | YASKAWA-Marke | |
Touch Screen | PANASONICE | |
Operationsart | Touch Screen u. Knopf | |
Suopport-Tabellen | Tabellenart | Einfache nonpower Art |
Funktion | Zu die fertigen gewölbten Platten stützen |
Arbeitendes Fließen
Hauptkomponenten
- Decoiler ------------------------------------------------------- 1 Einheit
- Fütterungsführer ----------------------------------------------- 1 Einheit
- Hauptrolle, die Maschine bildet ------------------------------- 1 Einheit
- Hydraulische Schneidvorrichtung ----------------------------------- 1 Einheit
- Hydraulische Station --------------------------------------------- 1 Einheit
- Plc-Rechnersteuerung ------------------------------------- 1 Einheit
- Ertrag-Tabelle -------------------------------------------------- 1 Einheit
Bezugsprofil-Zeichnung
Anwendungen
Metalldach; Stahldach; Metalldach-Wand; StahldachWand; Metalldeckungsblatt; Stahldeckungsblatt; Metall
Dachplatte; Stahldachplatte; Dachwandumhüllung; Dachumhüllung; Wandumhüllung

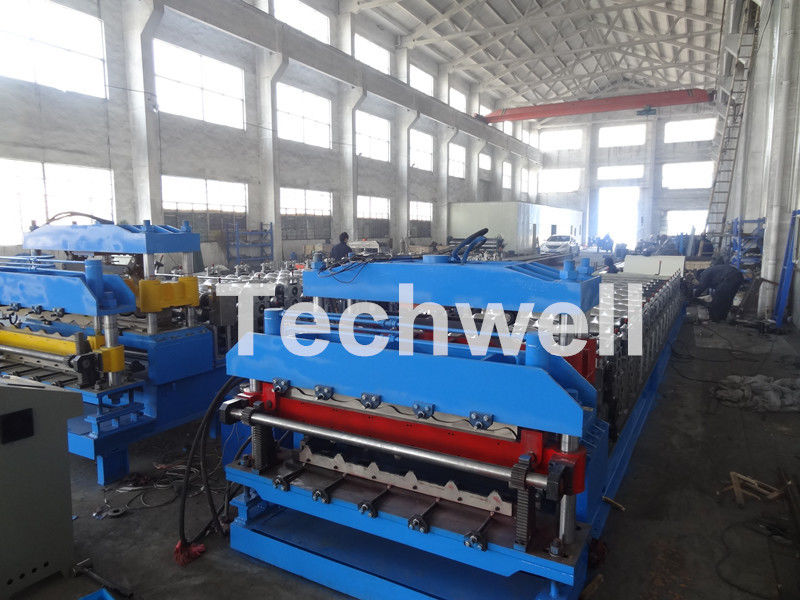

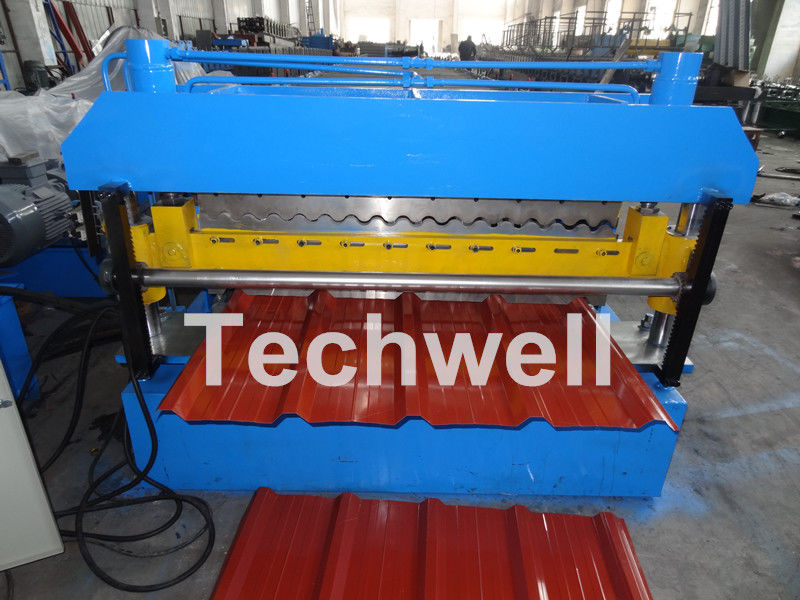

Mehr Maschinen-Bilder
